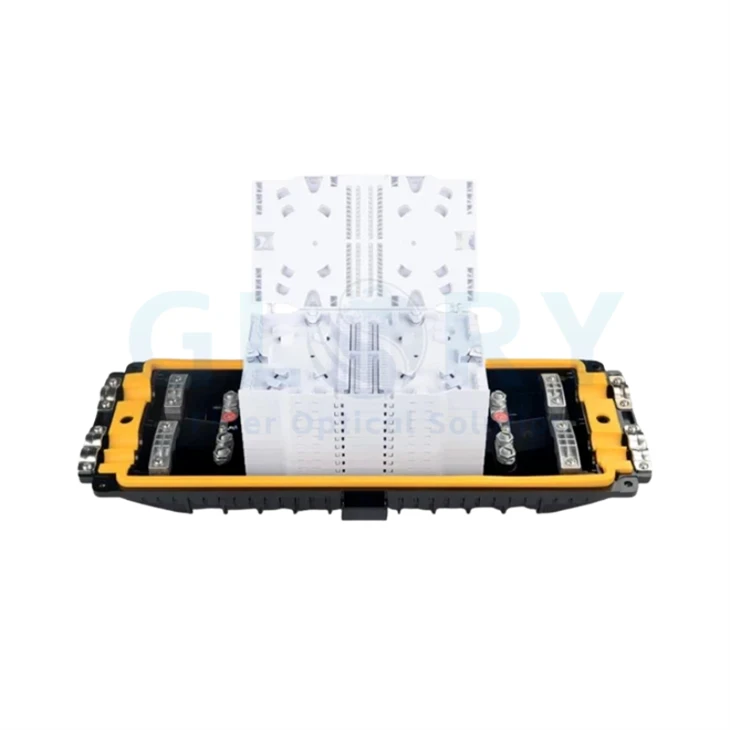

GL-H03 نظرة عامة على صندوق توصيل الألياف الضوئية الأفقي
GL-H03 عبارة عن حاوية توصيل أفقية مدمجة تعمل على إنشاء مساحة محمية لربط الألياف الضوئية وتخزينها على طول -مسار كابل المصنع الخارجي. تنتمي العلبة إلى فئة حاوية الألياف الضوئية وهي مخصصة لربط الكابلات-إلى-الكابلات بدلاً من تصحيح المشتركين أو إنهاء المعدات.
تم تصميم غلاف البولي كربونات للاستخدام الخارجي، مع مقاومة للأشعة فوق البنفسجية والمواد الكيميائية، وحماية من الغبار والماء، وتصنيف IP68 المعلن. يقبل مدخلا الكابل أقطار خارجية تتراوح من 7 إلى 14 مم، بينما يتم نشر السعة الداخلية على شكل 48 ليفًا لـ FTTH، وFTTC، وCATV، والاتصالات، واتصالات البيانات، ومسارات شبكة المنطقة-المحلية.
التكوين المنشور
48-ألياف، إغلاق أفقي ثنائي المدخل
- الموديل GL-H03
- حاوية 280 × 200 × 90 ملم
- 48-سعة الألياف
- منفذا إدخال-للكابلات
- توافق الكابل Φ7–14 مم
- غلاف من البلاستيك البولي كربونات
- مستوى الحماية IP68
- -40 درجة إلى +85 درجة التشغيل
الملف الضميمة الأفقية
مبيت مقاس 280 × 200 × 90 مم لوصلات الكابلات المحمية على طول مسارات OSP الجوية وتحت الأرض.
طريقان-بالكابل
يقبل المدخلان كابلات الألياف الضوئية بأقطار خارجية من 7 مم إلى 14 مم.
حماية لصق في الهواء الطلق
تم تحديد حاوية الكمبيوتر الشخصي على أنها IP68 وتدعم العديد من بيئات تركيب المصنع الخارجية-.
GL-H03 صندوق توصيل الألياف الضوئية: ستة مزايا هندسية
نشرت 48-الألياف القدرة
تم تحديد GL-H03 لـ 48 أليافًا في حاوية أفقية واحدة. وهذا يمنح مصممي الشبكات قدرة محددة لحماية وصلات الكابلات- دون التعامل مع الرقم كمنافذ محول أو مخرجات مشترك، مما يساعد فرق المشتريات على مطابقة الغلاف بخريطة الوصل الفعلية.
مدخلين للكابلات Φ7–14 مم
يقبل منفذا إدخال-الكابلات أقطار خارجية للكابل تتراوح من 7 مم إلى 14 مم. يوفر النطاق المنشور للقائمين بالتركيب والمشترين فحصًا قابلاً للقياس مقابل ورقة بيانات وحدة التغذية أو كابل التوزيع قبل تخصيص الإغلاق لمسار جوي أو قناة أو طريق مدفون.
IP68 عبر −40 درجة إلى +85 درجة
تم إدراج العلبة في IP68 بنطاق تشغيل من -40 درجة إلى +85 درجة. تحدد هذه القيم معًا الغلاف البيئي المنشور لمواقع الوصلات المكشوفة أو تحت الأرض مع الحفاظ على حماية الدخول منفصلة عن عمق الدفن المحدد بالمشروع-، وضغط المياه ومدته.
غلاف من البولي كربونات للطرق الخارجية
يستخدم الغلاف بلاستيك البولي كربونات ويوصف بأنه مقاوم للأشعة فوق البنفسجية - والمواد الكيميائية-. بالمقارنة مع مبيت التوصيل الداخلي، تتناول مواصفات المادة هذه ضوء الشمس والملوثات الخارجية عند نقاط لصق OSP مع منح المشترين مجموعة راتينج محددة لمراجعة قائمة مكونات الصنف (BOM) والرسم.
تطبيقات القطع والتقطيع والشد-الأغلفة
يمكن استخدام العلبة حيث يتم قطع الكابل للتوصيل التقليدي، أو يظل غير مقطوع عبر العقدة أو يتم التعامل معه كمسار- غمد مشدود. يتيح ذلك لمخططي المسار الاحتفاظ بتنسيق إغلاق واحد عبر طرق وصول-كبلات مختلفة، بشرط أن يتطابق تخطيطا الإدخال-وسعة 48 ليفًا مع خطة الوصلة.
المواقع الهوائية والقنوات والمناهل والمدفونة
تم إدراج GL-H03 للنشر الجوي والمدفون مباشرة-تحت الأرض وخطوط الأنابيب وفتحات اليد والقنوات والتركيب على الحائط-. يسمح نطاق التثبيت هذا بتقييم نفس العلبة مقاس 280 × 200 × 90 مم مقابل العديد من أنواع المسارات بدلاً من قصر الشراء على موضع تثبيت واحد.
GL-H03 نموذج وجدول السعة
| نموذج | نوع المنتج | سعة الألياف | مداخل الكابلات | قطر الكابل | أبعاد | حماية |
|---|---|---|---|---|---|---|
| جي إل-H03 | صندوق توصيل الألياف البصرية الأفقي / إغلاق لصق الألياف | 48 ألياف | 2 | Φ7-14 ملم | 280 × 200 × 90 ملم | IP68 |
GL-H03 المواصفات الفنية لصندوق توصيل الألياف الضوئية
المواصفات العامة والبيئية
| المعلمة | المواصفات المنشورة | الاستخدام الهندسي |
|---|---|---|
| نموذج المنتج | إغلاق لصق الألياف GL-H03 | تحديد الطلب والرسم |
| عائلة المنتج | ضميمة الألياف البصرية / ضميمة لصق أفقي | حماية لصق الكابلات-إلى-الكابلات |
| قدرة الألياف | 48 ألياف | تطابق مع خريطة لصق الطريق |
| أبعاد | 280 × 200 × 90 ملم | تحقق من التركيب ومساحة الوصول |
| مادة الضميمة | بلاستيك بولي كربونات | مرجع المواد الإسكان وBOM |
| مستوى الحماية | IP68 | متطلبات الحماية عند الدخول إلى الخارج-. |
| درجة حرارة التشغيل | −40 درجة إلى +85 درجة | الطريق النطاق البيئي |
| المقاومة مذكورة على صفحة المصدر | مقاومة للأشعة فوق البنفسجية والمواد الكيميائية. تصميم واقٍ من الغبار- والماء-. | مراجعة المواد الخارجية والعلبة |
| بيئة التطبيق | تركيب هوائي، مدفون مباشرة، تحت الأرض، خط الأنابيب، فتحة اليد، القناة والجدار | موضع النبات الخارجي-. |
توافق الكابل والطريق
| عنصر التوافق | النطاق المنشور أو التطبيق | فحص الاختيار |
|---|---|---|
| عدد إدخالات الكابلات- | 2 قطعة | خريطة مسارات الكابلات الواردة والصادرة |
| القطر الخارجي للكابل | Φ7-14 ملم | قارنه بورقة بيانات الكابل الفعلية |
| طريقة الوصول عبر الكابل-. | تطبيقات الأغلفة المقطوعة وغير المقطوعة والمشدودة | تحديد طريقة الوصول الميداني في خطة العمل |
| ذكرت أنواع الشبكات | FTTH، FTTC، CATV، الوصول البصري، الاتصالات، اتصالات البيانات والشبكة المحلية | يُستخدم عند عقدة لصق الكابل المحمية-. |
| بيئات التركيب | هوائي، مدفون مباشرة، تحت الأرض، خطوط الأنابيب، فتحة اليد، القناة والجدار | قم بمطابقة أجهزة الموقع ومساحة الوصول إلى التثبيت |
تطبيقات صندوق وصلات الألياف الضوئية وحلول OSP
48- صندوق توصيل الألياف الضوئية للتوزيع الجوي
إن وصلة الكابل المكشوفة بدون مسار إغلاق مطابق- تجعل وصلات الدمج عرضة لأشعة الشمس والرطوبة والحركة على طول الامتداد. يضع GL-H03 ما يصل إلى 48 ليفًا داخل غلاف أفقي من البولي كربونات IP68 عند وحدة تغذية FTTH أو FTTC جوية -إلى-وصلة التوزيع. يقبل مدخلاه كابلات مقاس 7-14 مم ويدعم الوصول إلى الغلاف المقطوع أو غير المقطوع أو المشدود. قبل الشراء، قارن القطر الخارجي الفعلي للكابل وخريطة وصلات مستوى-الألياف مع نطاق الإدخال المنشور وسعته، ثم حدد موقع الوصول إلى أجهزة التوصيل الجوي والخدمة-للمشروع.
إغلاق أفقي لمجاري الهواء ووصلات كابلات خطوط الأنابيب
لا يزال من الصعب وضع الإغلاق المحدد فقط من خلال عدد الألياف عند تجاهل مسار مجاري الهواء واتجاه الكابل ومساحة الوصول المتاحة. يتبع الطراز GL-H03 مقاس 280 × 200 × 90 مم مخطط إدخال أفقي ثنائي- للربط المضمن المحمي داخل شبكات القنوات أو خطوط الأنابيب. يقبل كابلات الألياف الضوئية مقاس 7-14 مم ويتم تحديده عند IP68 للطرق الخارجية. يجب أن يوفر المشتري أبعاد القناة أو الحجرة، والقطر الخارجي للكابل، واتجاهات الدخول والخروج، وخطة الوصلات المكونة من 48 ليفًا، والطريقة المقصودة لتأمين العلبة دون تحميل مداخل الكابلات.
صندوق توصيل الألياف الضوئية IP68 للثقوب
يمكن لنقاط الوصول الموجودة تحت الأرض أن تتجمع فيها الغبار والماء، بينما قد يؤدي وجود حاوية سيئة الحجم إلى إعاقة ارتخاء الكابل أو إعادة الدخول -في المستقبل. يستخدم GL-H03 مبيت كمبيوتر شخصي بمستوى IP68 محدد وتشغيل من -40 درجة إلى +85 درجة لمواقع الوصلات اليدوية والوصلات تحت الأرض. يحمل المنفذان كابلات مقاس 7-14 مم في حاوية مشتركة أفقية مكونة من 48 ليفًا. يجب على المشترين توثيق حجم الغرفة، والتعرض المحتمل للمياه، ومسار الكابل ومتطلبات الانحناء، ونقطة التوصيل، وعدد الوصلات، والوصول إلى الصيانة قبل تعيين النموذج إلى قائمة مواد OSP تحت الأرض.
إغلاق GL-H03 للمسارات المباشرة-المدفونة والمثبتة على الحائط-
يمكن أن يؤدي استخدام نفس افتراض التثبيت للمسار المدفون وجدار المبنى إلى أجهزة تثبيت غير مناسبة، أو إجهاد الكابل أو تخزين الوصلات التي لا يمكن الوصول إليها. تم إدراج GL-H03 للنشر المباشر-المدفون والمثبت على الحائط-، باستخدام غلاف بولي كربونات مقاوم للأشعة فوق البنفسجية - والمواد الكيميائية- لحماية مفاصل الكابلات في مسارات FTTH وCATV والاتصالات والبيانات- والشبكة المحلية. يجب أن تظل كابلات الألياف المحددة ضمن نطاق الدخول 7-14 مم. قبل التحرير، حدد بيئة التثبيت، وطريقة الوصول إلى الكابلات، وظروف الدفن أو الجدار، ومتطلبات سعة الألياف 48- وطريقة التثبيت الخاصة بالموقع.
اختيار صندوق توصيل الألياف الضوئية وإرشادات التثبيت
ابدأ بخريطة لصق مستوى-الألياف
قم بعد الوصلات الحقيقية والتفرعية والترميمية في العقدة، ثم قارن النتيجة بسعة 48 ليفًا المنشورة. لا تعامل سعة الألياف ككمية محول أو مخرجات مقسم أو منافذ مشترك.
تحقق من كلا القطرين الخارجيين للكابل
سجل الشركة المصنعة-القطر الخارجي المعلن لكل كابل إدخال. يجب أن يتناسب كلا الكابلين مع النطاق المنشور Φ7–14 مم، ويجب أن تستخدم خطة المسار موقعي الدخول المتاحين.
تحديد الوصول إلى الكابل وموضع الشبكة
حدد ما إذا كان المسار يستخدم الوصول إلى الغلاف المقطوع أو غير المقطوع أو المشدود- وما إذا كان المربع يشكل وصلة مضمّنة أو نقطة فرعية. يتحكم هذا في إعداد الكابلات والتخطيط البطيء وتعليمات العمل الميداني.
تطابق الموقع مع الضميمة
استخدم قيم IP68 و−40 درجة إلى +85 المنشورة مع البيئة الفعلية للهوائي أو القناة أو فتحة اليد أو المدفونة أو الجدارية. حدد أجهزة التركيب وتعرض الموقع في خطة تثبيت المشروع.
ترتيب التكوين
| حقل طلب عرض الأسعار | معلومات لإرسالها | الغرض من الشراء |
|---|---|---|
| النموذج والكمية | GL-H03 وكمية الطلب المطلوبة | يحدد العلبة الأساسية وحجم الدفعة |
| عقدة الشبكة | وصلة مضمّنة أو نقطة فرعية أو موضع لصق آخر | يقوم بتوصيل المنتج بمسار الكابل |
| خطة الألياف | عدد الألياف الواردة وعدد الألياف الصادرة وعدد الوصلات الحقيقية | يتحقق من سعة 48 أليافًا المنشورة |
| معلومات الكابل | نوع الكابل والشركة المصنعة والبناء والقطر الخارجي | التحقق من التوافق مع المدخلين Φ7–14 مم |
| الوصول إلى الكابل | طريقة القطع أو القطع أو المشدود-. | يحدد إعداد الكابل وتوجيهه |
| بيئة التثبيت | هوائي، مدفون مباشرة، تحت الأرض، خط أنابيب، فتحة يدوية، قناة أو جدار | يحدد التعرض للموقع وشروط الوصول |
| تفاصيل التركيب | رسم الموقع، وتثبيت السطح، ومتطلبات الأجهزة-التثبيت | محاذاة موضع الضميمة مع طريقة المشروع |
| تعريف | تسمية النموذج ورمز المشروع ومعرف المسار ومتطلبات الشعار | يدعم تحديد المجال وتكرار الأوامر |
| التعبئة والتغليف والوثائق | تنسيق الملصق وتعليمات التعبئة والرسم وسجلات التفتيش المطلوبة | يحدد تسليمات الشحنة والمستندات |
صندوق توصيل الألياف البصرية OEM وتكوين المشروع
تنص صفحة شركة Glory Optical على أن دعم OEM/ODM يمكن أن يغطي هيكل المبيت، وتصميم مدخل الكابلات-، واللون، والشعار، ووضع العلامات، والتعبئة، والوصلات-، وتخطيط الدرج وتأكيد العينة. بالنسبة لمشروع OEM GL-H03، استخدم بيانات النموذج المنشورة كنقطة بداية وقم بوضع كل تغيير مطلوب في الرسم وقائمة مكونات الصنف وسجل العينة.
مراجعة مدخلات الضميمة والكابلات-
قم بتوفير رسم المسار والأقطار الخارجية للكابل واتجاه الدخول وعدد الألياف وطريقة الوصول للكابل-. يمكن لـ Glory مراجعة ترتيبات السكن والدخول وفقًا لبيئة تركيب المشروع.
ترتيب لصق والعينة
قم بتوفير خريطة الوصلة ونوع الألياف وتنسيق الحامي ومتطلبات الاحتياطي بحيث يمكن عرض الترتيب الداخلي في رسم أو عينة قبل تكرار الإنتاج.
الشعار والملصقات والتغليف
يمكن وضع رموز المشروع وتسميات المسار والعلامة التجارية للعميل والتعبئة في مواصفات الطلب المعتمدة للحفاظ على اتساق تعريف الحقل وتكرار تعبئة الدُفعات-.
لماذا تقدم شركة Glory Optical لصناديق توصيل الألياف الضوئية
Glory Optical Communication هي شركة تصنيع مقرها في نينغبو-للبنية الأساسية للألياف الضوئية السلبية للوصول إلى FTTH، ونشر ODN الميداني والمصنع الخارجي. تشير صفحة الشركة الحالية إلى أن Glory تأسست في عام 2008 وتدير منشأة بمساحة 20000 متر مربع تدعم البحث والتطوير والقولبة وتجميع العبوات وإعداد العينات والفحص والتعبئة وتوريد المشروع.
التحكم في العفن والعلبة
Glory's company page describes tooling and mold development used to control enclosure geometry, gasket position, port cutouts and structural details before production. These controls are directly relevant when a junction-box project changes the standard housing or cable-entry arrangement.
الرسم-مراجعة الدفعة على أساس
يتم إجراء فحص المواد الواردة وفحص الأبعاد ومراجعة التجميع وفحص التعبئة وفقًا للمواصفات المؤكدة والرسم ومتطلبات التعبئة. يمكن تطبيق فحوصات ختم المنتج الخارجية- وفقًا لمواصفات المنتج.
العينات والتسميات والوثائق
يمكن أن يشمل دعم المشروع عينات ورسومات المنتج والملصقات وصور التغليف وتقارير الاختبار ووثائق الامتثال المعمول بها. يجب إدراج الملفات المطلوبة مع RFQ بحيث تتبع حزمة المستندات تكوين طلب GL-H03 المعتمد.
الدعم التجاري مدرج في صفحة المنتج الحالية
| عنصر الدعم | بيان الصفحة الحالية |
|---|---|
| موك القياسية | 50 وحدة |
| دعم العينة | وتقدم عينات مجانية لتقييم المنتج |
| التسليم القياسي-للسلعة | يتم سرد التسليم في غضون 10 أيام للسلع القياسية |
| سياسة الخدمة | دعم الإرجاع في السنة الأولى، ودعم الاستبدال في السنة الثانية، ودعم الإصلاح في السنة الثالثة لمشكلات الجودة |
| سير عمل المشروع | مراجعة الرسم ومراجعة المواصفات وتخطيط العينات والتفتيش والتعبئة وتوريد الدُفعات |
من التحقق من العينة إلى تكوين المشروع
قم بتأكيد الواجهة المادية ورمز الكابل قبل الإنتاج بالجملة، ثم قم بتأمين التكوين المعتمد في الرسومات ورموز الطلب.
سياسة الخدمة لمدة 3 سنوات
يتوفر دعم محدد للإرجاع والاستبدال والإصلاح وفقًا لشروط الضمان المعمول بها ووثائق الطلب المؤكدة.
تكوين OEM/ODM
يمكن تكوين عدد المنافذ وطول الكابل وهيكل التقسيم وملحقات التثبيت ووضع العلامات والتعبئة للمشروع.
الموافقة على العينة والرسم
يساعد تقييم العينة والرسومات المعتمدة في التأكد من ملاءمة الواجهة والختم وتوافق الكابل قبل نشر وحدة التخزين
وعدنا بالجودة
ضمان شامل لمدة 3 سنوات
نحن ندعم جميع منتجاتنا بثقة مع أضمان لمدة 3 سنوات. سياسة الخدمة المحددة لدينا هي: في غضون عام واحد بالنسبة لقضايا الجودة، نتحمل المسؤولية الكاملة عن المرتجعات؛ في غضون عامين، للبدائل؛ وفي غضون ثلاث سنوات للإصلاحات.
موك واضح وتنافسي
نحن نرحب بكل من الطلبات التجريبية والطلبات بالجملة. معيارناالحد الأدنى لكمية الطلب (موك) هو 50 وحدة. نحن نقدم أيضاعينات مجانية للاختبارلمساعدتك على تقييم الجودة لدينا بثقة.
لوجستيات سريعة وموثوقة
نحن نضمن التسليمفي غضون 10 أيامللعناصر القياسية. تشمل ميزتنا اللوجستيةخدمة فعالة من حيث التكلفة-من الباب-إلى-البابلتبسيط الشحن بالنسبة لك.
مؤسستنا
مدعومة ب18 عاما من الخبرةمنذ عام 2008، نحن نتحكم في الجودة من مصنعنا الخاص، ونقبل ذلكتصنيع المعدات الأصلية/تصنيع التصميم الشخصيالطلبات، والحفاظ عليهامخزون جاهزللبيع بالجملة. نحن نركز على تحقيق التوازن الأمثلالسعر والجودةمباشرة الىالعملاء النهائيينفي جميع أنحاء العالم.
ثقتكم هي أولويتنا. كن شريكًا معنا للحصول على حلول ألياف بصرية يمكن الاعتماد عليها مدعومة بوعود واضحة.
