فتكس الألياف البصرية

أغراض

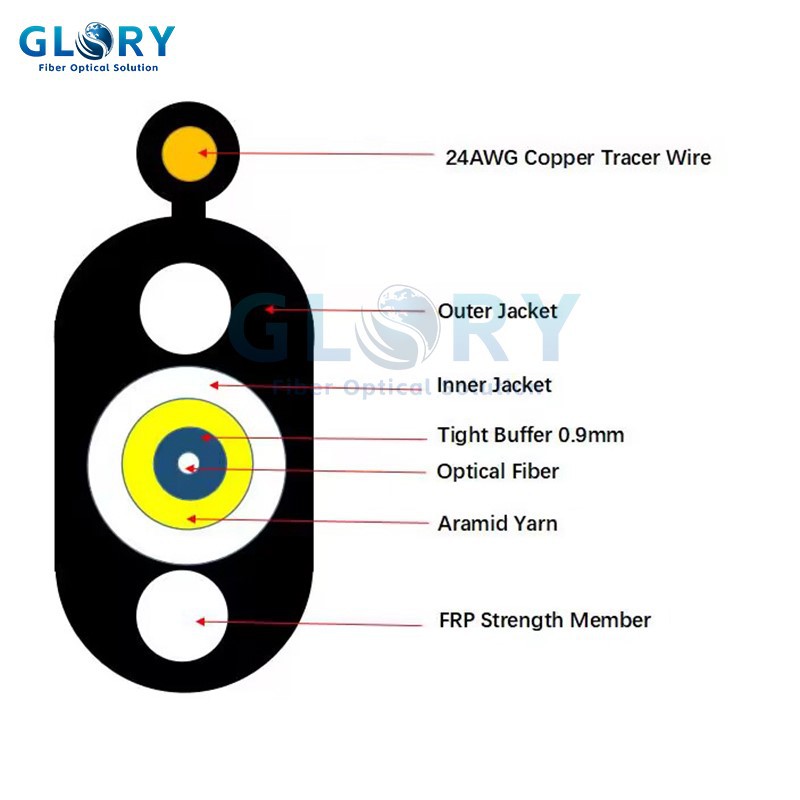

وصف

عدد الألياف

1

عازلة ضيقة

التطوير التنظيمي (مم):

0.9±0.05

مادة:

LSZH

في غمد

التطوير التنظيمي (مم):

3.0

مادة:

LSZH

عضو القوة

خيوط الأراميد

مادة كتلة الماء:

خيوط مانعة للماء

عضو القوة

جي- فرب-1.6 ملم

غمد

سماكة:

غير. 0.8ملم

مادة:

البولي إثيلين عالي الكثافة

القطر الخارجي للكابل (مم)

4.5*9.8 مللي متر ± 0.3

الوزن الصافي (كجم/كم)

43

أغراض

الوحدات

مواصفة

نوع الألياف

G652D

G657A

التوهين

ديسيبل / كم

1310 نانومتر أقل من أو يساوي 0.36

1550 نانومتر أقل من أو يساوي 0.22

التشتت اللوني

ملاحظة/nm.km

1310 نانومتر أقل من أو يساوي 3.5

1550 نانومتر أقل من أو يساوي 18

1625 نانومتر أقل من أو يساوي 22

منحدر التشتت صفر

ملاحظة/nm2.km

أقل من أو يساوي 0.092

الطول الموجي صفر التشتت

نانومتر

1300 ~ 1324

قطع-الطول الموجي (lcc)

نانومتر

أقل من أو يساوي 1260

التوهين مقابل الانحناء

(60 مم × 100 دورة)

ديسيبل

(نصف قطر 30 مم، 100 حلقة

) أقل من أو يساوي 0.1 @ 1625 نانومتر

(نصف قطر 10 ملم، حلقة واحدة) أقل من أو يساوي 1.5 عند 1625 نانومتر

وضع مجال القطر

مم

9.2 ± 0.4 عند 1310 نانومتر

9.2 ± 0.4 عند 1310 نانومتر

النواة-التركيز الملبس

مم

أقل من أو يساوي 0.5

أقل من أو يساوي 0.5

قطر الكسوة

مم

125±1

125±1

الكسوة غير دائرية

%

أقل من أو يساوي 0.8

أقل من أو يساوي 0.8

قطر الطلاء

مم

245±5

245±5

اختبار الإثبات

المعدل التراكمي

أكبر من أو يساوي 0.69

أكبر من أو يساوي 0.69

لا.

أغراض

طريقة الاختبار

معايير القبول

1

اختبار تحميل الشد

طريقة الاختبار: IEC 60794-1-E1

- حمل الشد الطويل-: 350 نيوتن

- حمل الشد القصير-: 800 نيوتن

- طول الكابل: أكبر من أو يساوي 50 مترًا

- زيادة التوهين عند 1550 نانومتر: أقل من أو يساوي 0.1 ديسيبل

- لا يوجد تشقق في الغلاف وكسر في الألياف

2

اختبار مقاومة السحق

طريقة الاختبار: IEC 60794-1-E3

- الحمولة الطويلة: 300 نيوتن/100 ملم

- الحمولة القصيرة: 1000 نيوتن/100 ملم

وقت التحميل: 1 دقيقة

- زيادة التوهين عند 1550 نانومتر: أقل من أو يساوي 0.1 ديسيبل

- لا يوجد تشقق في الغلاف وكسر في الألياف

3

اختبار مقاومة التأثير

طريقة الاختبار: IEC 60794-1-E4

- ارتفاع التأثير:１ｍ

- وزن الارتطام: 450ｇ

- نقطة التأثير: أكبر من أو يساوي 5

- تردد التأثير: أكبر من أو يساوي 3/نقطة

- زيادة التوهين عند 1550 نانومتر: أقل من أو يساوي 0.1 ديسيبل

- لا يوجد تشقق في الغلاف وكسر في الألياف

4

الانحناء المتكرر

طريقة الاختبار: IEC 60794-1-E6

- قطر الشياق: 20D (قطر الكابل D =)

- وزن الموضوع: 15 كجم

- تردد الانحناء: 30 مرة

- سرعة الانحناء: 2 ثانية/الوقت

- زيادة التوهين عند 1550 نانومتر: أقل من أو يساوي 0.1 ديسيبل

- لا يوجد تشقق في الغلاف وكسر في الألياف

5

اختبار الالتواء

طريقة الاختبار: IEC 60794-1-E7

- الطول: 1 م

- وزن الموضوع: 25 كجم

- الزاوية:±180 درجة

- التكرار: أكبر من أو يساوي 10/نقطة

- زيادة التوهين عند 1550 نانومتر: أقل من أو يساوي 0.1 ديسيبل

- لا يوجد تشقق في الغلاف وكسر في الألياف

6

اختبار اختراق المياه

طريقة الاختبار: IEC 60794-1-F5B

- ارتفاع رأس الضغط: 1 م

- طول العينة: 3 م

- مدة الاختبار: 24 ساعة

- لا يوجد تسرب من خلال طرف الكابل المفتوح

7

اختبار درجة الحرارة للدراجات

طريقة الاختبار: IEC 60794-1-F1

- خطوات درجة الحرارة:+20 درجة،-40 درجة،+70 درجة،+20 درجة

- وقت الاختبار: 24 ساعة/خطوة

- فهرس الدورة:2

- زيادة التوهين عند 1550 نانومتر: أقل من أو يساوي 0.1 ديسيبل

- لا يوجد تشقق في الغلاف وكسر في الألياف

8

إسقاط الأداء

طريقة الاختبار: IEC 60794-1-E14

- طول الاختبار: 30 سم

- نطاق درجة الحرارة:70±2 درجة

- وقت الاختبار: 24 ساعة

- لا يوجد تسرب لمركب الحشو

9

درجة حرارة

التشغيل: -40 درجة ~+60 درجة

التخزين/النقل: -50 درجة ~+70 درجة

التثبيت: -20 درجة ~+60 درجة
