اسم المنتج: ضفيرة الألياف الضوئية (الوضع الفردي والوضع المتعدد)

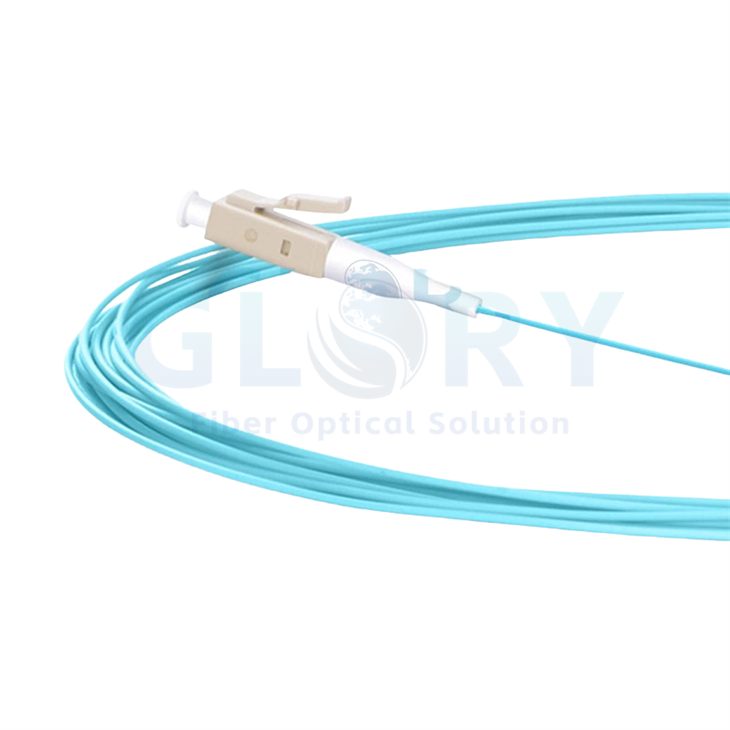

نموذج مميز:LC/UPC 10 جيجابايت OM3 البسيط 0.9 مللي متر ضفيرة الألياف البصرية
مقدمة
في عصر الاتصال الفائق وحركة البيانات المزدهرة، تعد البنية التحتية القوية وعالية الأداء للألياف الضوئية- حجر الزاوية في الشبكات الحديثة. تعمل أسلاك الألياف الضوئية كمكونات مهمة للواجهة، حيث تعمل على سد الفجوة بين كابلات الألياف الضوئية والمعدات النشطة أو لوحات التصحيح بسلاسة.
تم تصميم الضفيرة متعددة الأوضاع LC/UPC OM3 المميزة لتلبية المتطلبات الصارمة لمراكز البيانات-عالية السرعة وشبكات المؤسسات وعمليات نشر FTTx. إنه يجسد تآزرًا مثاليًا بين التصنيع الدقيق والمواد المتقدمة ومراقبة الجودة الصارمة، مما يضمن نقل إشارة موثوق به لشبكة 10 جيجابت إيثرنت وما بعدها.
وصف تفصيلي للمنتج
هذا المنتج عبارة عن جديلة بسيطة ذات نمط -، تنتهي من أحد الطرفين بموصل LC -متصل مسبقًا وتترك الطرف الآخر كألياف مكشوفة وجاهزة للربط. المكون الأساسي هو ألياف الليزر متعددة الأوضاع المحسنة (LOMMF) مقاس 50/125 ميكرومتر، وتحديدًا درجة OM3. تم تصميم هذه الألياف لدعم نقل 10 جيجابت إيثرنت بأطوال تصل إلى 300 متر باستخدام مصادر VCSEL 850 نانومتر، مما يوفر ما يقرب من ثلاثة أضعاف عرض النطاق الترددي للألياف القديمة 62.5/125 ميكرومتر.
يستخدم البناء القياسي كابلًا محكمًا-مخزنًا مقاس 0.9 مم مع غلاف PVC متين (LSZH اختياري)، مما يوفر مرونة وحماية ممتازة للألياف الزجاجية الرقيقة بداخله. تضمن واجهة موصل LC، مع طلاء UPC الخاص بها، فقدانًا منخفضًا للإدخال ومحاذاة دقيقة، مما يجعلها مثالية لبيئات الشبكات عالية الكثافة-.
المواصفات الفنية وبيانات الأداء
يتم التحقق من صحة أداء هذه الوصلات من خلال اختبار المصنع بنسبة 100%، مما يضمن الامتثال لمعايير الصناعة التي غالبًا ما تتجاوزها (مثل IEC وTIA/EIA).
|
المعلمة |
مواصفات الوضع الفردي- |
مواصفات الأوضاع المتعددة (OM3 المميزة) |
|---|---|---|
|
فقدان الإدراج |
أقل من أو يساوي 0.3 ديسيبل (نموذجي أقل من أو يساوي 0.2 ديسيبل) |
أقل من أو يساوي 0.30 ديسيبل |
|
خسارة العودة |
أكبر من أو يساوي 50 ديسيبل (UPC)، أكبر من أو يساوي 60 ديسيبل (APC) |
أكبر من أو يساوي 35 ديسيبل (كمبيوتر شخصي) |
|
متانة |
أقل من أو يساوي 0.2 ديسيبل تغيير نموذجي خلال 1000 دورة تزاوج |
أقل من أو يساوي 0.2 ديسيبل تغيير نموذجي خلال 1000 دورة تزاوج |
|
التكرار |
أقل من أو يساوي 0.10 ديسيبل |
أقل من أو يساوي 0.10 ديسيبل |
|
نوع الألياف |
كورنينج SMF (9/125 ميكرومتر) أو ما يعادله |
50/125 ميكرومتر OM3 LOMMF |
|
الطول الموجي التشغيلي |
1310 نانومتر / 1550 نانومتر |
850 نانومتر / 1300 نانومتر |
|
درجة حرارة التشغيل |
-40 درجة إلى +75 درجة |
-40 درجة إلى +75 درجة |
|
درجة حرارة التخزين |
-40 درجة إلى +85 درجة |
-40 درجة إلى +85 درجة |
عنصر البناء الرئيسي:يستخدم الموصل حلقة سيراميك زركونيا. تم اختيار هذه المادة لصلابتها الاستثنائية، وثباتها الحراري، وسطحها المثالي، وهي أمور أساسية لتحقيق الحد الأدنى من خسائر الإدخال والإرجاع المحددة في بيانات الأداء.
المتانة البيئية والميكانيكية
تم تصميم الضفيرة المصممة لتحقيق الموثوقية لتحمل الظروف الصعبة. يضمن نطاق درجة حرارة التشغيل المحدد -40 درجة إلى +75 درجة أداءً مستقرًا في كل من مراكز البيانات التي يتم التحكم فيها بالمناخ- وبيئات المصانع الخارجية القاسية (عند استخدامها ضمن عمليات الإغلاق المناسبة). يوفر هيكل الكابل، مع عازله الضيق والغطاء المتين، مقاومة ممتازة للسحق والانحناء والضغوط البيئية، مما يضمن السلامة البدنية على المدى الطويل.
الميزات والفوائد الرئيسية
أداء بصري متميز: تعمل مواصفات فقدان الإدراج المنخفض جدًا- وخسارة الإرجاع العالية على تقليل توهين الإشارة والانعكاس-الخلفي، وهو أمر بالغ الأهمية للحفاظ على سلامة الإشارة العالية، وتقليل معدلات خطأ البت-، ودعم الوصول الأطول في الروابط الضوئية الحساسة.
بناء موصل متفوق: توفر الحلقة-الطويق المصنوعة من سيراميك الزركونيا عالية الدقة وتلميع UPC سطحًا نهائيًا سلسًا تمامًا-، مما يضمن الاتصال الجسدي المتسق (PC) بين الموصلات المتزاوجة. ويساهم هذا التصميم بشكل مباشر في الأداء البصري الممتاز للمنتج وموثوقيته على المدى الطويل-.
خيارات التكوين المرنة: لتلبية متطلبات التثبيت المتنوعة، يتوفر المنتج بمواد غلاف مختلفة (PVC قياسي أو هالوجين منخفض الدخان صفر - LSZH لتعزيز السلامة من الحرائق)، وأقطار الكابلات (0.9 مم افتراضي، 2.0 مم و3.0 مم اختياري)، ومواد تلميع للموصلات (PC، UPC، APC للوضع الفردي -).
ضمان الجودة الصارمة: تخضع كل وحدة على حدة لاختبار شامل بنسبة 100% -إلى-فقد الإدخال، وفقدان الإرجاع، وفحص الوجه النهائي بمقياس التداخل ثلاثي الأبعاد-قبل الشحن. تعمل هذه العملية الشاملة على التخلص من حالات فشل الحقول وتضمن موثوقية التوصيل-والتشغيل-.
المستقبل-التصميم الجاهز: إن استخدام موصلات الألياف OM3 وLC يجعل هذا الضفيرة مثاليًا لتطبيقات 10G الحالية مع كونه متوافقًا مع الأمام-مع معايير 40G و100G Ethernet الناشئة التي تستخدم البصريات المتوازية، مما يحمي استثمارات البنية التحتية.

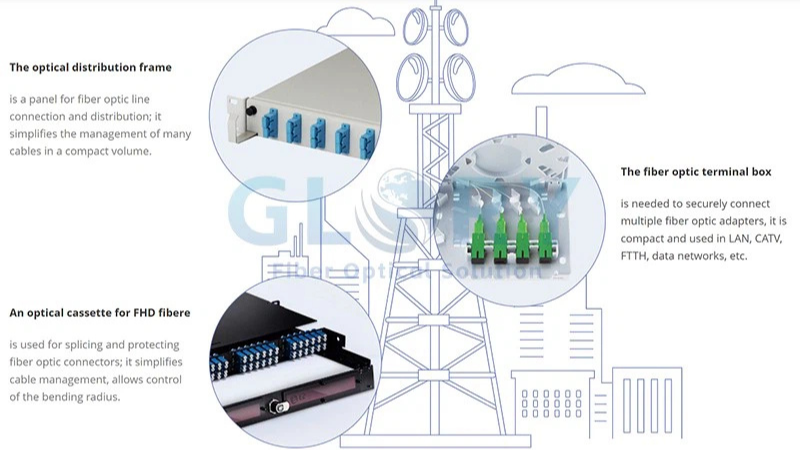

سيناريوهات التطبيق المستهدفة
تعتبر أسلاك التوصيل المصنوعة من الألياف الضوئية مكونات متعددة الاستخدامات تُستخدم في مجال الاتصالات والشبكات:
ربط مركز البيانات: للربط بالعمود الفقري أو الكابلات الرئيسية داخل إطارات التوزيع الضوئية (ODF) ولوحات التصحيح، قم بإنشاء رابط دائم ومنخفض الخسارة-إلى حقل التصحيح.
شبكات الألياف إلى المنزل (FTTH): يستخدم في عمليات الإغلاق الخارجية وصناديق الإنهاء الداخلية (على سبيل المثال، صناديق FAT) لربط كابل الإسقاط الوارد بمنفذ موصل للاتصال النهائي بالعميل.
المكاتب المركزية والمواقع الخلوية: ضروري لإنهاء كابلات التغذية في مبادلات الاتصالات السلكية واللاسلكية وتوصيل معدات الأبراج الخلوية بشبكة توصيل الألياف.
الشبكات المحلية للمؤسسات/الحرم الجامعي: يتم استخدامه في بناء الناهضات وغرف الاتصالات لإنهاء الكابلات الأفقية أو العمود الفقري، مما يسهل الاتصال بمفاتيح الشبكة والخوادم.
الكيبل التلفزيوني وشبكات البث: يستخدم في الرؤوس ومحاور التوزيع لتوزيع الإشارة بأقل قدر من الخسارة.
الجودة والدعم
الطلب والتخصيص
توفر هذه الضفيرة القياسية المصنوعة من ألياف LC/UPC OM3 المكونة من 12- توازنًا بين الأداء والكثافة لمعظم التطبيقات. بالنسبة للمشروعات التي تتطلب أعدادًا مختلفة من الألياف (على سبيل المثال، 6 مراكز، 24 مركزًا)، أو أنواع الموصلات (على سبيل المثال، SC، ST)، أو الأنواع البولندية (APC لتطبيقات الوضع الفردي)، أو أطوال الكابلات المحددة، تتوفر عادةً التجميعات المخصصة لتلبية مواصفات المشروع الدقيقة ومتطلبات التوجيه.
نحن ندرك أن كل مشروع شبكة له متطلبات فريدة. لذلك، نحن نقدم خدمات التخصيص الشاملة. يمكنك تحديد:
نوع الموصل:LC (البسيط/المزدوج)، SC، FC، ST، MTP/MPO.
نوع الألياف والصف: الوضع الفردي- (OS2، G.652.D)، الوضع المتعدد (OM1، OM2، OM3، OM4، OM5).
النوع البولندي:الكمبيوتر الشخصي، UPC، APC.
طول الكابل:أطوال مخصصة من 0.5 متر فما فوق.
سترة الكابل والقطر:بولي كلوريد الفينيل، لسزه؛ 0.9 ملم، 2.0 ملم، 3.0 ملم.
لون التمهيد:الألوان القياسية (البيج والأزرق والأزرق المائي وما إلى ذلك) لسهولة التعرف على القطبية والقناة.
