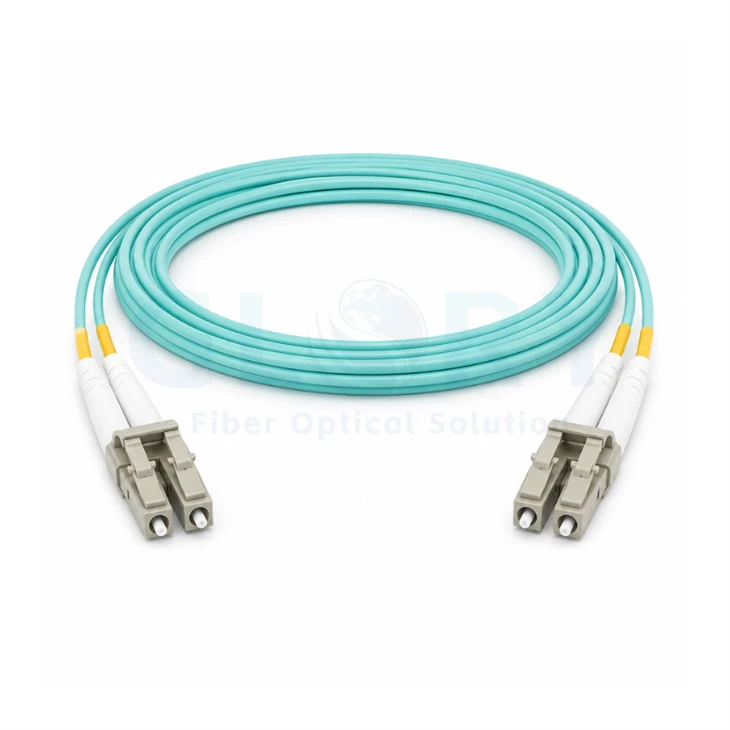

كابل توصيل ألياف LC UPC إلى LC UPC قصير التمهيد مزدوج OM3 لروابط 10G/40G/100G عالية الكثافة -
تم تصميم كابل تصحيح الألياف الضوئية Glory Optical LC UPC إلى LC UPC لمراكز البيانات وشبكات الاتصالات وبيئات كابلات المؤسسات حيث يعد التوصيل السريع -و-النشر والتشغيل والاتصال المتقاطع النظيف- ومساحة الحامل المحدودة من المتطلبات الرئيسية.
إن الانحناء-ألياف OM3 50/125μm غير الحساسة، وموصلات LC ذات التمهيد القصير 12 مم والسترة المائية المخزنة - الضيقة OFNR مقاس 2.0 مم تجعلها مناسبة لوصلات إيثرنت متعددة الأوضاع قصيرة - إلى متوسطة- ومناطق الترقيع عالية الكثافة-.
تم إنهاء الكابل -مسبقًا للتوصيل السريع والاتصال المتقاطع-.
توفر وصلات التوصيل المزدوجة LC التي تم إنهاؤها مسبقًا-حلًا جاهزًا-لاستخدام-التوصيل-والتشغيل-لأنظمة الكابلات الكبيرة. إنها تقلل من أعمال الإنهاء الميدانية، وتقصر وقت التثبيت وتجعل التحركات والإضافات والتغييرات أسهل في غرف المعدات ومناطق MDA/EDA ورفوف الاتصالات وخزائن شبكة المؤسسة.
لماذا يهم التمهيد القصير
يزيل التمهيد القصير مقاس 12 مم الحاجة إلى أنبوب انكماش حراري طويل-ويعمل على تقصير مجموعة الموصل بنسبة 30% تقريبًا مقارنة بالعديد من تصميمات التمهيد القياسية-. وهذا يمنح القائمين على التركيب مزيدًا من حرية التوجيه في المساحات الضيقة مع تحسين مرونة الكابل دون التأثير على أداء الإرسال.
الميزات الرئيسية
تضع هذه الصفحة الكبل حول قيمة النشر الحقيقية: استقرار النقل على مستوى الناقل-، وتصميم التمهيد المدمج، والتوجيه غير الحساس-، والتثبيت الأسرع بكثافة عالية-.
المواصفات الفنية
| اسم المنتج | LC UPC إلى LC UPC قصير التمهيد دوبلكس OM3 كابل تصحيح الألياف المتعدد |
|---|---|
| الطول المرجعي | 1 م / 3 قدم |
| الموصل أ | LC UPC دوبلكس |
| الموصل ب | LC UPC دوبلكس |
| عدد الألياف | 2 ألياف |
| درجة الألياف | ثني-الألياف غير الحساسة |
| وضع الألياف | OM3 50/125μm متعدد الأوضاع |
| الطول الموجي | 850 / 1300 نانومتر |
| تصنيف اللهب | الناهض / OFNR |
| القطر الخارجي للكابل | 2.0 ملم |
| نوع التمهيد | حذاء قصير 12 ملم |
| لون السترة | أكوا |
| قطبية | أ (تكساس) إلى ب (آر إكس) |
| نوع الكابل | محكم-مخزن مؤقتًا |
| الحد الأدنى لنصف قطر الانحناء - ألياف | 7.5 ملم |
| الحد الأدنى لنصف قطر الانحناء - للكابل | 20D / 10D، ديناميكي / ثابت |
| متانة الموصل | 1000 دورة تزاوج |
| قوة الشد | 90 / 150N، طويل-مدى / قصير-مدى |
| فقدان الإدراج | أقل من أو يساوي 0.3 ديسيبل |
| خسارة العودة | أكبر من أو يساوي 30 ديسيبل |
| التوهين عند 850 نانومتر | أقل من أو يساوي 3.5 ديسيبل/كم |
| التوهين عند 1300 نانومتر | أقل من أو يساوي 1.5 ديسيبل/كم |
| درجة حرارة التشغيل | -10 درجة إلى +70 درجة |
| درجة حرارة التخزين | -20 درجة إلى +70 درجة |
| امتثال | يمكن توفير وثائق امتثال المشروع وسجلات الاختبار وفقًا لمتطلبات الطلب. |
حلول الاتصال
يمكن أن يدعم كبل OM3 المزدوج هذا قنوات الإرسال والاستقبال متعددة الأوضاع المتوافقة والوصلات البينية على مستوى الحامل - عندما تتم مطابقة البصريات المحددة والمسافة وميزانية الارتباط بشكل صحيح.
سيناريوهات التطبيق
-ترقيع الحامل عالي الكثافة
يعد كابل BIF ذو التمهيد القصير مناسبًا لمناطق التصحيح MDA وEDA حيث يجب أن تمر الكابلات عبر المساحات الضيقة بشكل نظيف.
ربط المعدات
يربط منافذ LC المزدوجة متعددة الأوضاع بين المحولات واللوحات والمعدات البصرية في غرف شبكات الاتصالات.
غرف LAN للمؤسسات
يُستخدم في ترقيات شبكة المؤسسة، قم بالتبديل-إلى-وصلات التوصيل والوصلات الأساسية المحلية المتقاطعة-.
ربط 10 جيجا ريال
يوفر OM3 نطاقًا تردديًا أعلى من الألياف القديمة متعددة الأوضاع كما أنه فعال من حيث التكلفة-للمسافة القصيرة- إلى المتوسطة-شبكة 10G Ethernet.
روابط مزدوجة متوافقة
يمكن استخدامه في تطبيقات متعددة الأوضاع مزدوجة 40G/100G عند إقرانها بالبصريات الصحيحة وخطة المسافة.
تحديد المنفذ المرئي
تساعد السترة ذات اللون المائي-المثبتة على تحديد مسارات OM3 بسرعة، مما يقلل من وقت التثبيت والاختبار.
ملاحظات التثبيت والصيانة
تعمل كابلات التمهيد القصيرة على تبسيط عملية التثبيت عالية الكثافة-، إلا أن التوجيه والفحص الصحيحين ما زالا مهمين لتحقيق الأداء على المدى الطويل-.
- يُستخدم مع منافذ LC UPC المزدوجة متعددة الأوضاع وقنوات OM3 المتوافقة أو القنوات متعددة الأوضاع المتوافقة.
- لا تستخدم وصلة العبور المائية OM3 هذه كبديل لروابط الوضع الفردي الصفراء OS2.
- اتبع القطبية A-إلى-B لتطبيقات الألياف المزدوجة الشائعة ما لم يحدد المشروع خلاف ذلك.
- تجنب ربطات العنق الضيقة-، والانحناءات الحادة، وضغط باب الخزانة، وموصلات الكابلات الممتلئة بشكل زائد.
- احتفظ بالكابل أعلى من الحد الأدنى لنصف قطر الانحناء أثناء التوجيه وبعد إغلاق أبواب الخزانة.
- قم بتنظيف أوجه نهاية موصل LC-قبل التصحيح النهائي أو الاختبار البصري.
أخطاء الطلب الشائعة التي يجب تجنبها
قد تبدو كبلات التصحيح LC متشابهة، ولكن الاختلافات الصغيرة في وضع الألياف وطول التمهيد والقطبية وتصنيف الغلاف يمكن أن تؤدي إلى منتج غير مناسب لبناء الحامل.
تحقق قبل الشراء
- اختر OM3 aqua لروابط OM3 متعددة الأوضاع، وليس روابط OS2 ذات الوضع الفردي الأصفر.
- اختر التمهيد القصير مقاس 12 مم عندما تكون المساحة الخلفية محدودة خلف منافذ LC.
- اختر الطباعة المزدوجة عندما يستخدم جهاز الإرسال والاستقبال ألياف Tx/Rx منفصلة.
- تأكد من أن OFNR مقبول لمنطقة التثبيت قبل الطلب.
- قم بتأكيد الطول مع إرخاء إدارة الكابلات، وليس فقط مسافة المنفذ-إلى-المنفذ.
اختيار التمهيد القياسي مقابل التمهيد القصير
بالنسبة لصفحات منتجات Glory، تساعد هذه المقارنة العملاء على فهم سبب اختيار هذا الطراز بدلاً من سلك التوصيل القياسي LC OM3.
معلومات طلب عرض الأسعار
لعرض الكابل الصحيح، يرجى التأكد من نوع الموصل ونوع التمهيد ووضع الألياف والطول وتصنيف الغلاف وقطر الكابل والتغليف.
| عنصر طلب عرض الأسعار | التكوين القياسي | ما يجب تأكيده |
|---|---|---|
| نوع الموصل | LC UPC دوبلكس إلى LC UPC دوبلكس | قم بتأكيد طلاء LC/LC أو LC/SC أو UPC أو APC المختلط. |
| نوع التمهيد | حذاء قصير 12 ملم | استخدم الحذاء القصير للحوامل-عالية الكثافة وألواح الخلوص الخلفية الضيقة-. |
| وضع الألياف | OM3 50/125μm ثني-ألياف غير حساسة | قم بتأكيد OM3 أو OM4 أو OM5 أو OM2 أو OS2 وفقًا لتصميم الرابط. |
| عدد الألياف | 2 ألياف، دوبلكس | قم بتأكيد الإرسال البسيط أو المزدوج وفقًا لمتطلبات جهاز الإرسال والاستقبال. |
| سترة الكابل | 2.0 ملم PVC OFNR | حدد LSZH أو الجلسة المكتملة أو أي سترة أخرى إذا كان المشروع يتطلب ذلك. |
| طول | مرجع 1 م / 3 قدم | توفير طول المسار بالإضافة إلى فترة الركود لمديري الكابلات وحركة اللوحة. |
| التعبئة والتغليف | قطعة واحدة لكل كيس أو تعبئة تعتمد على المشروع-. | يمكن مناقشة ملصق OEM أو الرمز الشريطي أو ملصق SKU أو الحزمة المجمعة للطلبات المجمعة. |
التعليمات
س: ما هي الميزة الرئيسية لكابل التصحيح LC ذو التمهيد القصير مقاس 12 مم؟
ج: يعمل التمهيد القصير على تقليل البروز الخلفي خلف الموصل، مما يساعد الكابل على الانحناء بشكل طبيعي أكثر في الحوامل عالية الكثافة -وألواح التوصيل ومنافذ التبديل ذات الخلوص المحدود.
س: هل هذا الكابل أحادي الوضع أم متعدد الأوضاع؟
ج: صفحة المنتج هذه مخصصة للألياف متعددة الأوضاع OM3 50/125μm. لا ينبغي استخدامه كبديل لكابلات التصحيح أحادية الوضع OS2.
س: ماذا يعني سترة أكوا؟
ج: يتم استخدام Aqua بشكل شائع لتحديد كابلات OM3 متعددة الأوضاع، مما يساعد الفنيين على تمييزها عن النمط الفردي OS2 الأصفر أو فئات الألياف الأخرى في الرفوف المختلطة.
س: هل يمكن استخدام هذا الكابل لروابط 10G أو 40G أو 100G؟
ج: يمكن استخدامه للارتباطات المزدوجة متعددة الأوضاع المتوافقة عندما تتوافق البصريات والمسافة وتصميم القناة وميزانية الارتباط مع متطلبات المشروع. تأكد دائمًا من نوع جهاز الإرسال والاستقبال قبل الطلب.
س: هل يمكن تركيب هذا الكابل من نوع OM3LCSDX-في الخارج؟
ج: لا، هذا كابل رفع OFNR داخلي. بالنسبة للبيئات الخارجية أو الهوائية أو مجاري الهواء أو الدفن المباشر أو البيئات القاسية، اختر كبل ألياف ذو تصنيف خارجي -بدلاً من ذلك.
س: ما فائدة تصميم الحذاء القصير المقاوم للحرارة-الانكماش؟
ج: يعمل على تحسين مرونة الكابل، وتسهيل توجيه الموصل عبر المساحات الضيقة، وتبسيط عملية التثبيت والصيانة دون المساس بالأداء البصري.
