مقدمة
دعونا نتحدث عن ما الذي يجعل شبكة الألياف متصلة بالفعل. تعتبر موصلات الألياف الضوئية هي الواجهة المهمة بين الكابل الخاص بك والمعدات الخاصة بك. مهمتهم بسيطة ولكنها حيوية: محاذاة النواة الزجاجية المجهرية لألياف واحدة مع أخرى حتى تتمكن الإشارات الضوئية من المرور بأقل قدر من الخسارة أو الانعكاس.
إن فهم هذا الخطأ يعني بطء البيانات، وإسقاط الإشارات، وإحباط المستخدمين. إن فهم الأجزاء الأساسية-مثل الطويق الذي يحمل الألياف، والمصطلحات الأساسية مثل فقدان الإدخال (ضعف الإشارة عند المفصل)-هو الخطوة الأولى لاختيار الجزء المناسب لشبكة سريعة ومستقرة.
لماذا تعتبر المعايير مهمة؟
تحتاج الموصلات إلى العمل معًا بغض النظر عمن يصنعها. وهنا يأتي دور المعايير. في أمريكا الشمالية، يحدد معيار TIA/EIA-604 (المعروف غالبًا باسم FOCIS) التفاصيل المادية للأنواع الشائعة مثل LC وSC. على المستوى العالمي، تقوم سلسلة IEC 61754 بنفس الوظيفة. تحكم هذه المستندات كل شيء: الأحجام الدقيقة، وكيفية قفل الموصل في المنفذ، وكيفية أدائه. على سبيل المثال، يقومون بتعيين حدود واضحة للنجاح/الفشل. يجب أن يكون للموصل النموذجي أحادي الوضع خسارة إدخال أقل من 0.2 ديسيبل، وإذا كان من نوع APC، تكون خسارة الإرجاع أفضل من 50 ديسيبل. هذا التوحيد هو السبب في أنه يمكنك عادةً توصيل سلك التصحيح من إحدى العلامات التجارية بجهاز إرسال واستقبال من علامة تجارية أخرى وتوقع أن يعمل.
قلب الموصل: الطويق والبولندية
الطويق هو المركز الهندسي الدقيق- للموصل. مادته والتلميع الموجود على الوجه النهائي للألياف هما ما يحددان الأداء.
مواد الطويق
المادة الأكثر شيوعًا هي السيراميك (الزركونيا). إنه صلب ومستقر بشكل لا يصدق، ويوفر سطحًا رائعًا للتلميع. بالنسبة إلى البيئات شديدة الوعورة-فكر في التشغيل الآلي للمصانع أو الاستخدام الميداني العسكري-قد تجد حلقات معدنية مثل البرونز الفوسفوري، والتي يمكن أن تتحمل المزيد من الإيذاء الجسدي.
أحجام الطويق
هناك نوعان من الأحجام السائدة. يتم استخدام القطر الكلاسيكي 2.5 مم في موصلات SC وST وFC. يتم استخدام الحجم الأصغر البالغ 1.25 مم في موصلات LC وMU، مما يتيح كثافة أعلى للمنافذ.
أنواع البولندية
ويشير هذا إلى الشكل والانتهاء من نهاية الألياف. فهو يتحكم في كيفية خروج الضوء، والأهم من ذلك، في مقدار انعكاسه.
الكمبيوتر (الاتصال الجسدي)
يحتوي طرف الألياف على منحنى كروي طفيف للاتصال الأساسي.
UPC (الاتصال الجسدي الفائق)
طلاء أكثر دقة وممتدًا يخلق سطحًا نهائيًا أفضل من الكمبيوتر الشخصي. ويؤدي إلى انعكاس أسفل الظهر (عادة حوالي -50 ديسيبل) وهو المعيار لمعظم وصلات البيانات والاتصالات الحديثة.
APC (الاتصال الجسدي بزاوية)
هنا، يتم صقل الوجه النهائي بزاوية 8 درجات. يعكس هذا التصميم أي ضوء طائش يخرج من قلب الألياف بدلاً من الرجوع إلى أسفل الخط. توفر موصلات APC أفضل خسارة عائد (أقل من أو تساوي -65 ديسيبل).يجب عليك استخدام موصلات APC في أي نظام حساس للانعكاسات، مثل الألياف-إلى-الشبكات-المنزلية (FTTH) التي تستخدم GPON أو أي نظام ألياف يحمل إشارات فيديو التردد اللاسلكي لخدمة التلفزيون. يعد خلط مواد التلميع هنا خطأً شائعًا في التثبيت يسبب تداخلاً كبيرًا.
أنواع الموصلات: اختيار الأداة المناسبة
تم تصميم كل نوع من أنواع الموصلات الشائعة مع وضع تطبيقات معينة في الاعتبار. وإليك كيفية تقسيمها في الممارسة العملية:
موصل LC
ما هو: موصل عامل -شكل صغير-مزود بحلقة سيراميكية مقاس 1.25 مم. ويستخدم آلية مزلاج الدفع-السحب المألوفة، والتي تشبه قابس RJ-45 Ethernet ولكنها أصغر حجمًا.
أين تستخدمه: هذا هو ملك التطبيقات-عالية الكثافة. أقوم بتحديدها لجميع خزانات مركز البيانات ولوحات تبديل الشبكة الجديدة تقريبًا. يمكنك تركيب 72 منفذ LC في لوحة مكونة من وحدة واحدة مقابل 36 منفذ SC فقط-موفرًا للمساحة بشكل كبير. إنها أيضًا الواجهة المهيمنة على أجهزة الإرسال والاستقبال SFP وSFP+ وQSFP الحديثة.
موصل SC
ما هو: موصل مزود بحلقة سيراميكية مقاس 2.5 مم وتصميم مزلاج بسيط- (اضغط للإدخال، اسحب اللسان لتحريره). إنها قوية ومباشرة.
أين تستخدمه:إنها العمود الفقري للاتصالات السلكية واللاسلكية. ستجده في كل مكان في المكاتب المركزية الناقلة، وفي لوحات توزيع الألياف داخل مباني المكاتب، وكموصل طرفي قياسي لتركيبات FTTH السكنية. إن بساطته تجعله موثوقًا لكل من الفنيين والمستخدمين النهائيين-.
موصل ST
ما هو: موصل بحلقة 2.5 مم تستخدم قفلًا على شكل حربة- (دفع ولف). يحتوي على حلقة محملة بنابض- للحفاظ على الاتصال الجسدي.
أين تستخدمه: بشكل أساسي في شبكات المؤسسات القديمة، وأنظمة الكاميرات الأمنية، والبنية الأساسية التي تستخدم الألياف متعددة الأوضاع. على الرغم من متانته، إلا أن تصميمه الملتوي- يكون أبطأ في الاتصال/قطع الاتصال من LC أو SC، كما أنه يوفر كثافة أقل للمنافذ. أواجهها في الغالب عند الحفاظ على البنية التحتية القديمة.

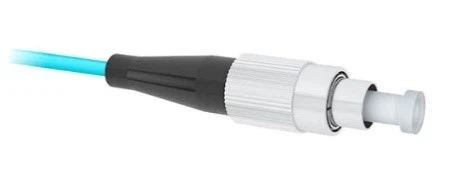

موصل FC
ما هو: موصل يستخدم حلقة مقاس 2.5 مم (غالبًا ما تكون من السيراميك عالي الجودة-) ومسمار ملولب -على صامولة التوصيل. وهذا يوفر اتصالاً آمنًا للغاية ومقاومًا للاهتزاز-.
أين تستخدمه:إن ثباتها الميكانيكي الفائق يجعلها الخيار المفضل لمعدات الاختبار والقياس. لن أستخدم أي شيء آخر لتوصيل مقياس انعكاس المجال البصري-(OTDR) أو مصدر الضوء. ويوجد أيضًا في البيئات ذات الاهتزازات العالية-وفي بعض معدات نقل الاتصالات القديمة.
موصل MTP/MPO
ما هو: هذا موصل متعدد-الألياف. تحتوي الحلقة البلاستيكية المستطيلة عادةً على 12 أو 24 أليافًا في بصمة واحدة. تضمن دبابيس التوجيه والثقوب الموجودة على كلا الجانبين محاذاة دقيقة بين الأزواج المتزاوجة.
أين تستخدمه: ضروري للبصريات المتوازية عالية السرعة- في مراكز البيانات. يمكن لكابل MTP واحد أن يدعم 40 جيجا، و100 جيجا، و400 جيجا، وما بعدها عن طريق توصيل ألياف متعددة في وقت واحد. فهو يقلل بشكل كبير من حجم الكابلات ووقت التثبيت لبنيات شبكة العمود الفقري-. تعد أحزمة MTP التي تم إنهاؤها مسبقًا- هي الطريقة العملية الوحيدة لتوصيل مركز بيانات كبير اليوم.
أنواع الموصلات الأقل شيوعًا
تخدم الأنواع الأخرى أدوارًا متخصصة. الموعبارة عن SC مصغر، يستخدم في بعض المعدات اليابانية الضيقة جدًا. الE2000 يتضمن غالقًا زنبركيًا وقائيًا-لسلامة الليزر.سما عبارة عن موصل معدني فائق-متين-مصنوع من المعدن للاستخدام الصناعي/العسكري القاسي. الأنواع القديمة مثلإسكونوFDDIعفا عليها الزمن إلى حد كبير.
كيفية الاختيار: إطار عملي
ننسى حفظ المواصفات. اطرح هذه الأسئلة:
ما هي الإشارة والأداء الحاجة؟
هذا يقرر البولندية. بالنسبة لروابط البيانات القياسية، UPC جيد. بالنسبة لأي تراكب RF (مثل تلفزيون الكابل) أو الشبكات الضوئية المنفعلة (PON)، يمكنكيجباستخدم ايه بي سي. الطلاء الخاطئ سوف يدمر الأداء.
ما مقدار المساحة المادية الموجودة؟
في محولات الشبكة أو لوحة التصحيح المزدحمة، يكون LC هو الخيار الافتراضي للكثافة. للترقيع في خزانة الأسلاك، فإن SC قابل للخدمة بشكل مثالي. لتوصيل صفوف من الخوادم بأعلى-محولات الحامل،-تُعد أدوات MTP التي تم إنهاؤها مسبقًا بمثابة تغيير في قواعد اللعبة-لتوفير المساحة والعمالة.
ما هي بيئة التشغيل؟
مركز بيانات نظيف؟ الموصلات القياسية جيدة. أرضية مصنع مليئة بالغبار والاهتزاز؟ فكر في الإصدارات القوية المزودة بمصاريع (E2000) أو أدوات التوصيل الملولبة (FC). بالنسبة للإصلاح مرة واحدة-خارج الحقل، فإن وجود-وصلة ميكانيكية مصقولة مسبقًا-على الموصل أكثر عملية بكثير من محاولة الإنهاء الكامل للإيبوكسي/التلميع.
التثبيت والاختبار:-أمور غير قابلة للتفاوض
يمكن أن يتلف الموصل المثالي بسبب سوء التعامل. الإجراء الصحيح هو كل شيء.
الإنهاء
سواء كنت تستخدم الإيبوكسي-و-التلميع أو أداة القطع السريع، يجب أن يتم شق وجه نهاية الألياف بشكل مثالي (ضمن زاوية 0.5 درجة) وخاليًا من العيوب. التلوث هو العدو
اختبار
لا تخطي هاتين الخطوتين.
التحقق من فقدان الإدراجاستخدم مصدر الضوء ومقياس الطاقة (LSPM) لقياس الخسارة الفعلية للاتصال المزاوج. بالنسبة لرابط الوضع الفردي-، يكون أي شيء أقل من 0.3 ديسيبل مقبولًا عادةً. يمكن لـ OTDR أيضًا إظهار الخسارة لكل اتصال وتحديد الأخطاء.
نهاية-فحص الوجه: هذه هي الخطوة الأكثر أهمية والأكثر تخطيا. استخدم مجهرًا مخصصًا لفحص الألياف (وفقًا للمعيار IEC 61300-3-35) لإلقاء نظرة على الطويق. كنت تبحث عن الخدوش أو الحفر أو الشقوق أو الغبار الأكثر شيوعًا. يمكن لذرة واحدة من الغبار الموجودة على القلب أن تشتت الضوء وتتسبب في خسارة كبيرة. لقد أمضيت شخصيًا ساعات في استكشاف أخطاء الارتباط المتقطع وإصلاحها فقط لأجد مادة ملوثة صغيرة مرئية تحت النطاق. قم بتنظيف كل موصل قبل التزاوج، في كل مرة.
المستقبل
يركز تطور الموصل على حل نقاط الألم الحالية: حتىكثافة أعلىلدعم واجهات 800G/1.6T،تركيب أسهل مع قوى مزلاج أقل وتصميمات أقل-أدوات، وبداياتذكاء، مع احتمالية تضمين الموصلات لأجهزة استشعار لمراقبة درجة الحرارة أو الفقد أو حالة الاتصال في الوقت الفعلي. يبقى الهدف كما هو: نقل المزيد من الضوء، بشكل أكثر موثوقية، في مساحة أقل.
