مقدمة لركائز الألياف الضوئية
تعتبر قواعد الألياف الضوئية نقاط وصول مهمة في شبكات الألياف الحديثة. تعمل هذه العبوات-المثبتة على الأرض على حماية توصيلات الألياف وأنظمة الألياف إلى أنظمة المنزل. وهي تقع فوق سطح الأرض حتى يتمكن الفنيون من الوصول إليها بسهولة. وهذا يختلف عن الخزائن الموجودة تحت الأرض والتي يصعب الوصول إليها.
الصناعة تنتقل من النحاس إلى الألياف الضوئية. هذا التغيير يجعل الركائز مهمة جدًا. تنتقل إشارات الألياف لمسافات طويلة دون أن تفقد قوتها. تقاوم الألياف أيضًا التداخل الكهرومغناطيسي بشكل أفضل من النحاس.
يُظهر تقرير عام 2025 الصادر عن جمعية الألياف ذات النطاق العريض أرقامًا مثيرة للاهتمام. يقول التقرير إن نشر الألياف وصل إلى مستوى قياسي في عام 2025. أضاف المشغلون 11.8 مليون ألياف جديدة-إلى-المرور المنزلي-خلال العام. بلغ إجمالي عدد مرات المرور عبر FTTH في الولايات المتحدة 98.3 مليونًا عند إحصاء المنازل التي شهدت حالات وفاة متعددة. تمر الألياف الآن بأكثر من 60% من الأسر الأمريكية.
ويؤكد نفس التقرير أن 78% من عمليات نشر FTTH الجديدة تستخدم الركائز للشبكات تحت الأرض. يوفر هذا الاختيار المال مقارنة بالحلول الجوية. تتيح الركائز للفنيين سهولة الوصول مع الحفاظ على أمان المعدات. الأغطية القابلة للقفل والأختام الواضحة-تتوافق مع معايير الصناعة مثل Telcordia GR-3120 .
لقد عملت مع هذه الركائز لسنوات. في تجربتي، هم الأبطال المجهولون لشبكات الألياف. إنها لا تحظى بالكثير من الاهتمام، ولكن بدونها، ستفشل اتصالاتنا بالإنترنت في كثير من الأحيان.
تشرح هذه المقالة التفاصيل الفنية من أفضل الشركات المصنعة. سيساعد مهندسي الاتصالات ومخططي الشبكات على اتخاذ قرارات جيدة بشأن النشر.
المكونات الأساسية والمواصفات الفنية
تستخدم الركائز الجيدة مواد وتصميمات محددة. يحتوي الغلاف عادةً على إطارات فولاذية مجلفنة مع أغطية بوليمر ASA-مثبتة بالأشعة فوق البنفسجية. وهذا يمنع الاصفرار والتشقق بعد سنوات من التعرض لأشعة الشمس. أثبت اختبار ASTM D4329 هذه المتانة.
تقوم صواني اللصق بتنظيم الألياف مع الحماية من الانحناءات الحادة. تقوم شركة CommScope بتصنيع صواني معيارية يمكنها التعامل مع 144 أليافًا مع حماية نصف قطرها 25 مم. تمنع القنوات المشفرة بالألوان-الانحناءات الدقيقة-التي تسبب فقدان الإشارة.
تحتوي نقاط دخول الكابل على منافذ مغلقة بحلقات النيوبرين. تستخدم بعض الركائز منافذ بقطر 1.5 بوصة مصنفة IP68 للغمر. وهذا يعني أنها تظل جافة تحت الماء على عمق متر واحد لمدة 30 يومًا.
يحتاج التأريض إلى وصلة نحاسية مقاس 6 AWG بقضيب أرضي. تتطلب المادة 800.100 من قانون الكهرباء الوطني هذا للحماية من الصواعق. تحدد شركة CommScope مقاومة تبلغ 25 أوم لتبديد التيار بشكل فعال.

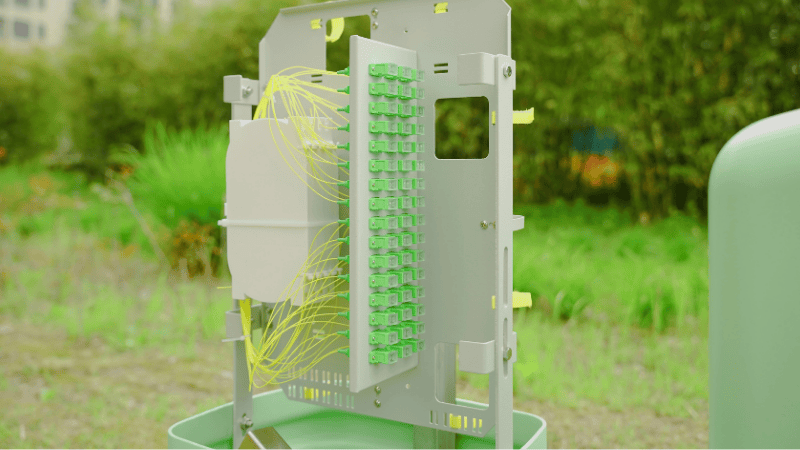

المساحة الداخلية مهمة. الحد الأدنى لحجم 3.5 قدم مكعب يستوعب 144 أليافًا بالإضافة إلى 20% مساحة إضافية للتوسع المستقبلي. تستخدم لوحات الإنهاء تصميمات متأرجحة-للخارج مع أذرع إدارة الكابلات. تظهر الدراسات الميدانية لـ PEM أن هذا يقلل من وقت التثبيت بنسبة 30%.
تتراوح درجات حرارة التشغيل من -40 درجة إلى +60 درجة. وهذا يضمن الموثوقية في المناخات القاسية مثل الشتاء الكندي أو الصيف في أريزونا.
أفضل ممارسات التثبيت للنشر تحت الأرض
التثبيت الجيد يمنع الفشل في المستقبل. ابدأ بأساس متين. تتطلب بعض الشركات المصنعة وسادة خرسانية بسمك 12-بوصة-بقوة 4000 رطل لكل بوصة مربعة فوق حصى بقياس 6 بوصات. هذا يتوقف عن التحول في المناطق ذات حركة المرور العالية.
يجب أن يتجاوز عمق الدفن خطوط الصقيع. في المناطق التي يصل فيها الصقيع إلى 3 أقدام، احفر بعمق 42 بوصة. يحتاج توجيه القناة إلى تخطيط دقيق. استخدم قنوات PVC مقاس 2 بوصة مع نصف قطر انحناء لا يقل عن 10x. عملية مسح مقاس 20 بوصة تمنع تلف الألياف.
تعمل الخنادق المملوءة بالرمال على حماية الكابلات من الصخور الحادة. قم بتخزين الألياف الإضافية في حلقات حلزونية داخل القاعدة. تجنب الملفات الضيقة. احتفظ بفترة ركود تتراوح من عشرة إلى اثني عشر قدمًا للإصلاحات المستقبلية دون ضغوط.
قم بإغلاق مداخل القناة بشريط مطاط البوتيل أولاً. أضف مادة مانعة للتسرب من السيليكون للحماية الثانوية ضد الأمطار الغزيرة. تسمية الألياف باستخدام معايير TIA-606-C. تعمل العلامات المرمزة بالألوان مع رموز مثل "R1A-01-05" على تقليل وقت استكشاف الأخطاء وإصلاحها بنسبة 45%.
تأكد من بقاء مقاومة التأريض أقل من 5 أوم قبل الردم. استخدم جهاز اختبار كلفن ذو 4 نقاط وفقًا لمتطلبات IEEE 80. اتبع دائمًا قواعد السلامة الخاصة بإدارة السلامة والصحة المهنية (OSHA) للحفريات العميقة.
أتذكر عملية تثبيت واحدة لم نتبع فيها هذه الخطوات بعناية. كان علينا إعادة الأساس بالكامل بعد فصل الشتاء الأول لأن الصقيع دفع القاعدة إلى خارج المحاذاة. كلف هذا الخطأ يومين من العمل ومواد إضافية.
مقاومة الطقس والمرونة البيئية
يجب أن تتحمل الركائز الظروف القاسية. تجمع أنظمة الختم المزدوج- بين حلقات السيليكون - ومزالج الضغط. تقوم بعض الشركات المصنعة باختبار هذه المعايير وفقًا لمعايير IP68 لاستبعاد الماء بنسبة 100% على عمق متر واحد لمدة 72 ساعة.
تأتي مقاومة الأشعة فوق البنفسجية من أغطية بوليمر ASA بنسبة 3% من الكربون الأسود. وهذا يمنع 90% من تدهور الأشعة فوق البنفسجية بعد 5000 ساعة من التجوية المتسارعة.
تستخدم الإدارة الحرارية فتحات تهوية سلبية مع مرشحات شبكية بقطر 5 ميكرون. تعمل بعض التصميمات على معادلة الضغط الداخلي والخارجي دون السماح بدخول الرطوبة.
تعتمد الحماية من التآكل على إطارات فولاذية مجلفنة-بالغمس على الساخن. تلبي طبقة الزنك 1.5-مل معايير ASTM A123. تجتاز أغطية البوليمر المطلية بالمسحوق اختبارات رش الملح لمدة 1000 ساعة.
تظل المواد مرنة عند درجة -40 دون أن تتشقق. تختبر بعض الشركات المصنعة 200 دورة تجميد وذوبان تتراوح بين -30 درجة و+50 درجة.
تعتبر مقاومة الصدمات أمرًا مهمًا بالنسبة للتركيبات الجانبية-. تتحمل بعض أغطية البوليمر تأثيرات بقوة 30 رطلاً على الزوايا. عبوات المجففة ذات مؤشرات الرطوبة تتحكم في التكثيف. فتحات التصريف على فترات 0.5 بوصة تمنع تراكم الرطوبة.
يُظهر تقرير CommScope لعام 2024 معدل فشل يبلغ 0.2% فقط عبر 50000 قاعدة في بيئات ألاسكا التي تبلغ درجة حرارتها -50 درجة.
-حلول إدارة الألياف عالية الكثافة
تحتاج عمليات النشر في المناطق الحضرية إلى استخدام فعال للفضاء. تتيح أدراج CommScope القابلة للتكديس سعة 288-من الألياف من خلال التراص العمودي. تعمل لوحات الوصول بدون أدوات على تقليل وقت الربط بنسبة 25%.
تعمل قنوات توجيه الكابلات المدمجة على توجيه الألياف بنصف قطر انحناء دقيق. تشتمل بعض المسارات على أدلة مقاس 0.25-بوصة لمنع فقدان الإشارة. تتبع المنظمة المرمزة بالألوان معايير TIA-598-C. العلامات الزرقاء تشير إلى الألياف المغذية؛ علامات برتقالية على ألياف التوزيع.
تعمل العلامات المطبوعة مسبقًا- على تقليل الأخطاء الفنية بنسبة 35%. حلقات الألياف الحلزونية بقطر 12 بوصة تتجنب نقاط الضغط. يُظهر اختبار GR-3120 فقدان إشارة أقل من 0.05 ديسيبل بعد 10,000 انحناء.
تصل كثافة الألياف إلى 1.5 ألياف لكل بوصة مكعبة قبل أن يؤدي التداخل إلى تدهور الإشارات. تشتمل بعض التصميمات على ألواح قابلة للإزالة لإضافة 48 أليافًا لاحقًا. هذا المستقبل-يثبت الشبكات دون استبدال كامل.
تعمل صواني التوصيل المدمجة-مع أذرع الكابلات على تسهيل العمل الميداني. تحتوي بعض الطرز المتميزة على السواطير والأدوات داخل القاعدة. أكد الاختبار في عام 2025 سلامة الإشارة بنسبة 99.8% عند 288 أليافًا في درجة حرارة 40 درجة.
مقارنة الشركة المصنعة والمصادر
يتطلب اختيار القاعدة الصحيحة مقارنة فنية. تستخدم Gloryoptic 14 إطارًا من الصلب المجلفن (بسمك 0.078 بوصة). تقدم الشركات الأخرى بوليمرًا أخف وزنًا مقاس 16 (0.065 بوصة). يوفر البعض بوليمرًا فولاذيًا هجينًا لتقليل الوزن بنسبة 15٪.
الضمانات تختلف بشكل كبير. تقدم شركة CommScope 10 سنوات من التغطية الكاملة بما في ذلك العمالة. ويقدم البعض الآخر 5 سنوات مع استثناءات الأضرار البيئية.
تختلف أوقات الشحن. يتم شحن نماذج المخزون خلال 5-7 أيام عمل. تستغرق التكوينات المخصصة من 12 إلى 14 أسبوعًا.
يتراوح السعر من 650−850 للطلبات الكبيرة إلى 850−1200 للنماذج المتميزة. تختلف جودة الدعم أيضًا. توفر بعض الشركات مساعدة فنية على مدار 24 ساعة طوال أيام الأسبوع مع استجابات لمدة-ساعتين. يقدم البعض الآخر الدعم خلال ساعات العمل فقط.
تلبي جميع الشركات المصنعة الكبرى معايير Telcordia GR-3120. يتضمن بعضها فقط تقارير اختبار IP68 الكاملة مع الشحنات.
قبل الشراء، اطلب وحدات العينة. التحقق من سمك المادة باستخدام الفرجار. تأكد من أن الضمان يغطي شروطًا محددة مثل رش الملح.
من خلال تجربتي في العمل مع شركات تصنيع مختلفة، وجدت أن الخيار الأكثر تكلفة ليس هو الأفضل دائمًا. في بعض الأحيان، تقدم المنتجات-المتوسطة أفضل توازن بين الميزات والمتانة والتكلفة لتطبيقات معينة.
الصيانة وطول العمر في المناخات القاسية
الصيانة الدورية تطيل عمر الخدمة. فحص الأختام كل ثلاثة أشهر في الصحاري مثل ولاية أريزونا. قم بالفحص مرتين-شهريًا في المناطق الرطبة مثل فلوريدا.
نظف الأجزاء الداخلية باستخدام كحول الأيزوبروبيل بنسبة 99% ومناديل خالية من الوبر. استخدم الهواء المضغوط أقل من 30 رطل لكل بوصة مربعة لتجنب إزعاج الألياف. استبدل الحشيات كل خمس سنوات أو عندما تتجاوز الشقوق 0.5 ملم.
استخدم فقط قطع الغيار الأصلية من الشركة المصنعة للحفاظ على تصنيفات IP68. فحص عبوات المجففة كل ثلاثة أشهر في المناطق الاستوائية. استبدلها عندما تتحول مؤشرات الرطوبة إلى اللون الأزرق.
أصلح الأغطية المتشققة فورًا باستخدام الأجزاء الأصلية. 72% من حالات فشل الحقل ترجع إلى إصلاحات مؤقتة غير مناسبة. أضف بطانات العزل الحراري في عمليات النشر في القطب الشمالي. زيادة تنظيف فتحات التصريف في المناطق الموسمية.
تسجيل جميع أعمال الصيانة بالصور في أنظمة الأصول الرقمية. تُظهر البيانات من عام 2026 أن 92% من 10,000+ وحدة تدوم لأكثر من 15 عامًا مع الرعاية المناسبة.
رأيت ركائز استمرت 20 عامًا مع حسن الصيانة، وأخرى فشلت في 5 سنوات مع الإهمال. يعود الفرق دائمًا إلى عمليات التفتيش المنتظمة والإصلاحات في الوقت المناسب.
الاتجاهات المستقبلية والابتكار
التطورات الجديدة تعزز قدرات الركيزة. يضيف النموذج الأولي لشركة CommScope لعام 2026 مستشعرات إنترنت الأشياء لمراقبة درجة الحرارة والرطوبة في الوقت الحقيقي-. التنبيهات تمنع الفشل قبل حدوثه.
تستخدم بعض خطوط إنتاج 2027 بوليمرات مُعاد تدويرها بنسبة 40% دون فقدان مقاومة الأشعة فوق البنفسجية. تدعم موديلات 2026 الأخرى توصيل الخلايا الصغيرة-بسرعة 10 جيجابت في الثانية لشبكات 5G.
تسمح أنظمة التوسعة المعيارية للشبكات بالنمو من 144 إلى 288 ليفًا دون استبدال كامل. وهذا يقلل من تكاليف دورة الحياة بنسبة 30%.
تعمل جهود التقييس مثل MEF 3.0 على إنشاء واجهات تركيب عالمية. يؤدي هذا إلى تبسيط عمليات النشر- المتعددة للموردين.
ينمو سوق مكونات الألياف الضوئية بسرعة. وتشير التقارير إلى أنها ستصل إلى 36.69 مليار دولار بحلول عام 2025، بمعدل نمو سنوي 9.8%. هذا النمو يدفع الابتكار في تكنولوجيا الركيزة.
تعمل فحوصات الختم الاستباقية على تقليل التكاليف على المدى الطويل-بنسبة 22% مقارنة بالإصلاحات التفاعلية. مع تطور الشبكات نحو 10G PON و5G-المتقدمة، تظل الركائز بنية تحتية حيوية.
وسيركز الابتكار على الكثافة والمرونة والاستدامة حتى عام 2026 وما بعده. من المتوقع أن ينمو سوق مستشعرات الألياف الضوئية الموزعة وحده من 1.32 مليار في 2025 إلى 2.28 مليار في 2030 . وهذا يوضح مدى أهمية إمكانات المراقبة.
في رأيي، مستقبل الركائز يكمن في تصميمات أكثر ذكاءً وأكثر ترابطًا. أيام العبوات السلبية تنتهي. قريبًا، ستصبح كل قاعدة بمثابة نقطة مراقبة في الشبكة، مما يوفر -بيانات في الوقت الفعلي حول الأداء والظروف البيئية.
