مقدمة: ما وراء ورقة المواصفات
ننسى الوعود المجردة حول السرعة. في مركز البيانات المباشر، لا تتعلق الكبلات بعرض النطاق الترددي النظري؛ يتعلق الأمر بالواقع المادي للحرارة والفضاء والأيدي البشرية. الرفوف القديمة من أسلاك التوصيل المصنوعة من الألياف المفردة، والغابة الملونة ولكن الفوضوية، خلقت اختناقات لم نتمكن من تحملها. لقد رأيت فنيين يقضون نصف ساعة في تعقب خطأ واحد خلال تلك المتاهة بينما ينطلق إنذار النظام. لم يكن التحول إلى الكابلات المنظمة عالية الكثافة- باستخدام أنظمة MTP/MPO واللوحات المعيارية مجرد ترقية؛ لقد كانت بمثابة انتقال من الحرفة اليدوية إلى هندسة موثوقة وقابلة للتكرار. هذا هو الأساس الذي يجعل 40G و100G والمسيرة أبعد من ذلك ليست ممكنة فحسب، بل يمكن التحكم فيها.
الخطة المتوسطة الأجل/الخطة الرئيسية للعمليات: ليس مجرد موصل، فلسفة

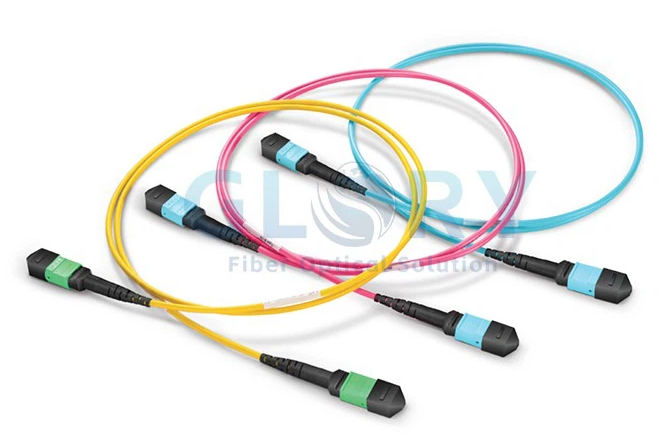

إن استدعاء موصل MTP/MPO بموصل "كثيف" يقلل من مبيعاته. إنه نظام في المكونات. إن احتواء 12 أو 16 أو 24 أليافًا في غلاف لا يزيد حجمه كثيرًا عن SC القياسي، يمثل تحولًا أساسيًا في التصميم. التمييز مهم: MPO هو المعيار العام (Multi-دفع الألياف-On)، في حين أن MTP هو تطبيق محدد ومتفوق من US Conec، معروف بالدقة والمتانة-، وهي التفاصيل التي تصبح بالغة الأهمية خلال الآلاف من دورات التزاوج.
إن الميزة الحقيقية-لا تتمثل في الكثافة فقط؛ إنها القدرة على التنبؤ. في عملية نشر 100G-SR4، والتي تتطلب 8 ألياف، لم تعد تتعامل مع أربعة أزواج منفصلة من LC مزدوج الاتجاه، ولا تضع علامات عليها، أو توجهها. أنت تتعامل مع كائن واحد. عند النشر في الساعة 3 صباحًا، مع زوال الكافيين، يكون الانخفاض في احتمالية الخطأ ملموسًا. تصل كابلات الجذع التي تم إنهاؤها في المصنع والتي تستخدم هذه الموصلات بنهايات مصقولة ومختبرة. أتذكر مشروعًا حيث قمنا بتمرير 144 أليافًا بين الطوابق باستخدام اثني عشر صندوقًا من الألياف 12-MTP. ما كان يمكن أن يكون أسبوعًا من إنهاء العمل لاثنين من المهندسين تم الانتهاء منه في فترة ما بعد الظهر. الوقت الذي تم توفيره لم يكن يتعلق بالعمل فقط؛ كان الأمر يتعلق بالحصول على معدات مدرة للدخل عبر الإنترنت بشكل أسرع.
لوحات التصحيح: حيث يكسب النظام الاحتفاظ به
غالبًا ما يُنظر إلى لوحة التصحيح على أنها قطعة معدنية سلبية. في الممارسة العملية، إنه الجهاز العصبي المركزي لطبقتك الجسدية. الفرق بين لوحة LC القياسية واللوحة المعيارية عالية الكثافة- هو الفرق بين رف الكتب الثابت والمكتبة ذات السلم المنزلق. تم تصميم هذا الأخير للاستخدام النشط والمستمر.
العنصر الحاسم هو الكاسيت، أو الوحدة. هذا هو المترجم بين العمود الفقري عالي الكثافة- وعالم المعدات. على سبيل المثال، يأخذ الكاسيت الفردي 12-ألياف MTP واحدة من الخلف ويقدم 6 منافذ LC مزدوجة في المقدمة. والخيار هنا استراتيجي. لوحة موصل ثابتة-تؤمن لك الدخول. ويتيح لك النظام المعياري من مورد مثل Panduit أو Corning إمكانية التكيف. هل تحتاج إلى التغيير من LC إلى SC لمصفوفة تخزين قديمة؟ قم بتبديل الكاسيت. هل تحتاج إلى الترقية إلى شبكة أساسية مكونة من 24-ألياف لشبكة 400G المستقبلية؟ يبقى الإطار. قمت بتغيير الداخلية. لقد شهدت توفير تكلفة هذا النهج بشكل مباشر أثناء الترقية المرحلية، حيث نجت إطارات اللوحة الحالية من ثلاثة أجيال من تحديث التكنولوجيا.
القطبية: فخ التثبيت الصامت
القطبية هي الجانب الأكثر سوء فهمًا وإخفاقًا في نشر MPO. المفهوم بسيط: يجب أن ينتقل الضوء من منفذ Tx على أحد الطرفين إلى منفذ Rx على الطرف الآخر. مع وجود 12 ليفًا متطابقًا في موصل واحد، يتطلب تحقيق ذلك مخططًا متقاطعًا متعمدًا، تم تعريفه بواسطة TIA-568 على أنه الطرق A وB وC.
النظرية نظيفة. الممارسة هي المكان الذي تحدث فيه حالات الفشل. الفخ هو التناقض. يمكنك شراء كابلات قناة الطريق من النوع B، ولكنك تقوم بتثبيت أشرطة الكاسيت من النوع A عن طريق الخطأ. سيكون الرابط ميتا، والخطأ غير مرئي للعين. لقد أمضيت يومًا محبطًا في استكشاف أخطاء رابط 40G الجديد وإصلاحها فقط لأجد أن القطبية قد انقلبت على الكاسيت لأن المُثبِّت لم يتحقق من النوع المختوم على الغلاف.
ومن الميدان، ظهرت الطريقة "ب" باعتبارها المعيار الفعلي لبساطتها: "القلب" يتم مرة واحدة، داخل كابل صندوق السيارة. تكون أسلاك التوصيل مستقيمة دائمًا-. هذا الاتساق يقلل من الحمل المعرفي. القاعدة مطلقة: قبل توصيل أي شيء، تحقق من الطريقة الموجودة على ملصق كابل قناة الاتصال والشريط ووثيقة التصميم الخاصة بك. سوف يشكرك مقياس الضوء الخاص بك.
التكامل: وجهة نظر من الرف
دعونا نسير عبر تسلسل نشر حقيقي، بالطريقة التي يحدث بها بالفعل. أنت تقوم بتوصيل صف جديد من -مفاتيح الحامل العلوية- بلوحة التجميع الأساسية على بعد 30 مترًا.
أولاً، عليك تثبيت-إطارات لوحة التصحيح عالية الكثافة في كلا الموقعين. يمكنك بعد ذلك سحب-كابلات قناة MTP المنتهية مسبقًا-وهي كابلات سميكة وقوية ذات عيون سحب واقية. يمكنك توجيهها من خلال الدرج العلوي أو تحت -القناة الأرضية، وربط الجزء الخلفي من اللوحة "أ" بالجزء الخلفي من اللوحة "ب". وهذا هو عمودك الفقري الدائم والمحمي. لا يوجد أدوات ربط اندماجية في الموقع.
بعد ذلك، تقوم بملء اللوحات بأشرطة الكاسيت المطابقة للقطبية التي اخترتها. تسمع نقرة ثابتة عندما يتزاوج موصل MTP في الكاسيت في الخلف. في المقدمة، لديك الآن مجموعة نظيفة ومُصنفة من منافذ LC. وأخيرًا، يمكنك استخدام أسلاك التصحيح المزدوجة LC ذات الترميز اللوني القصير - لتوصيل هذه المنافذ الأمامية بالمحول أو منافذ الخادم المحددة. الرابط بأكمله مباشر الآن.
الفوائد التشغيلية عميقة. يتم عزل استكشاف الأخطاء وإصلاحها: إذا فشل الارتباط، فعليك استبدال سلك التصحيح الأمامي القصير الذي يمكن الوصول إليه - أولاً. يعد القياس أمرًا منطقيًا: إن إضافة محول جديد يعني استخدام المزيد من المنافذ الموجودة على الكاسيت الموجود، أو الانزلاق في واحد جديد. إدارة الكابلات أمر متأصل، وليس فكرة لاحقة. يتحسن تدفق الهواء، والذي غالبًا ما يكون فكرة لاحقة في الكابلات، بشكل كبير لأن الصناديق السميكة الدائمة يتم توجيهها بدقة في الخلف، ويستخدم الجزء الأمامي فقط وصلات العبور القصيرة الضرورية.
التنفيذ: دروس من الميدان
التخطيط على الورق شيء واحد؛ يعد التثبيت في مركز بيانات مزدحم وصاخب أمرًا آخر. إليك ما تم ترسيخه خلال سنوات عمليات النشر على أنه غير-قابل للتفاوض:
التصميم باستخدام Slack، وليس المساحة فقط
اترك 70% من ملء الألواح، ولكن أيضًا صمم حلقات ارتخاء واضحة لكابلات صندوق السيارة. تعتبر حلقة الخدمة، الملفوفة بشكل أنيق والمؤمنة داخل المدير الرأسي، تأمينًا ضد تحركات الحامل المستقبلية أو عمليات السحب العرضية.
القطبية كدين
قم بتوثيق الطريقة التي اخترتها (مرة أخرى، يوصى بـ B) في Run Book. بعد ذلك، قم بتسمية كل طرف من أطراف كبل صندوق الأمتعة وصينية الكاسيت فعليًا بـ "الطريقة ب" باستخدام علامة دائمة. التكرار البصري يمنع الأخطاء.
نصف القطر المنحني هو قانون، وليس مبدأ توجيهي
تؤدي الانحناءات الحادة إلى فقدان "-الانحناء الكلي". لقد اختبرت الروابط التي نجحت ولكنها كانت على الحافة لأن صندوق السيارة كان محكمًا للغاية حول الزاوية. استخدم مديري النطاق-السلسين في كل مكان.
تسمية للشخص التالي، وليس لك
اتبع TIA-606-C. يجب أن تكون تسمياتك واضحة لشخص ما في الساعة الثانية صباحًا أثناء الأزمة. قم بتضمين حامل المصدر ورف الوجهة ومعرف الدائرة. الملصق المطبوع البسيط أفضل من الشريط المكتوب بخط اليد.
تبقى أغطية الغبار ثابتة حتى يتم الاتصال
الجزء الداخلي من حلقة MTP غير المستخدمة عبارة عن مغناطيس للغبار والوبر. أحتفظ بزجاجة من الهواء المضغوط وصندوق من أعواد التنظيف في مجموعة الأدوات الخاصة بي. يتم فحص كل موصل باستخدام منظار الجيب قبل التزاوج-بدون استثناءات.
اختبر كل شيء، ولا تفترض شيئًا
يُعد الاختبار الأساسي باستخدام مجموعة اختبار الفقد البصري (OLTS) أمرًا إلزاميًا بعد -التثبيت. ولكن أيضا اختبار بعد أي إعادة التشكيل. مشكلة التغيير الأكثر شيوعًا-ليست الكسر، بل الموصل المتسخ الذي يمنع التعامل معه. توثيق قيم الخسارة؛ إنهم خط الأساس للتشخيصات المستقبلية.
هذا النهج في التعامل مع الكابلات يحولها من تكلفة ضرورية إلى أصل استراتيجي. إنه نظام يعترف بقيود الفيزياء، وقابلية المشغلين البشريين للخطأ، وحتمية التغيير. الهدف ليس مجرد ربط النقطة أ بالنقطة ب اليوم، ولكن بناء طبقة مادية تظل واضحة وقابلة للتكيف وموثوقة للمهندس التالي الذي يفتح باب الرف.
