ألياف أحادية الوضع -(SMF)
كيف يعمل
تحتوي الألياف ذات الوضع الفردي- على نواة صحيحة8 إلى 10 ميكرومترعرضه - حوالي-عُشر عرض شعرة الإنسان. هذا النواة الصغيرة هي المفتاح. وهو صغير بما يكفي بحيث لا يمكن إلا لشعاع واحد من الضوء أن يمر عبره في المرة الواحدة، ويتحرك في خط مستقيم من طرف إلى آخر. ولأن كل الضوء يأخذ نفس المسار، تظل الإشارة حادة ولا تنتشر. وهذا ما يسمىتشتت مشروط، والألياف ذات الوضع الفردي-لا تحتوي بشكل أساسي على أي منها.
لدفع الضوء من خلال مثل هذه الفتحة الصغيرة، يتطلب SMF أمصدر ضوء الليزر. ينتج الليزر شعاعًا ضيقًا ومركّزًا للغاية - وهو ما تحتاجه تمامًا. الجانب السلبي هو أن أجهزة الإرسال والاستقبال المعتمدة على الليزر-تكلف أكثر من مصادر LED أو VCSEL المستخدمة في الأنظمة ذات الأوضاع المتعددة-. ومع ذلك، بالنسبة لأي رابط يحتاج إلى تغطية مسافات طويلة أو حمل نطاق ترددي مرتفع جدًا، فإن الأداء يستحق التكلفة الإضافية.
Where It Shines:-أمثلة عالمية حقيقية
تهيمن الألياف أحادية الوضع- على أي تطبيق حيث تحتاج الإشارة إلى الانتقال لمسافات بعيدة. بعض الأمثلة الملموسة:
تستخدم شبكة الألياف العالمية التابعة لشركة Google أليافًا أحادية الوضع- لأنظمة الكابلات البحرية، بما في ذلك كابل FASTER الذي يربط الولايات المتحدة واليابان - لمسافة تزيد عن 9000 كيلومتر. (المصدر: مدونة Google Cloud، 2022)
تعتمد عمليات نشر الألياف الضوئية التي تقدمها AT&T-إلى-المنزل (FTTH) عبر الولايات المتحدة كليًا على ألياف الوضع الأحادي -OS2، والتي يمكنها دعم معدلات بيانات تبلغ 1 جيجابت في الثانية وما فوق عبر مسافات تبلغ 20 كم أو أكثر لكل عقدة. (المصدر: علاقات المستثمرين في AT&T، 2023)
تستخدم مراكز البيانات ذات الحجم الكبير، مثل تلك التي تديرها AWS وMicrosoft Azure، أليافًا أحادية الوضع-للروابط الأساسية بين المباني والحرم الجامعي حيث يتجاوز طولها 500 متر.
مراجع المصدر: Google Infrastructure، AT&T FTTH Whitepaper 2023، IEEE 802.3 Standard
معايير OS1 وOS2
تأتي الألياف ذات الوضع الفردي-في درجتين رئيسيتين.OS1تم تصميمه للاستخدام الداخلي - الذي يمر عبر الجدران، وحوامل الكابلات، ورافعات المبنى. يبلغ الحد الأقصى لفقدان الإشارة 1.0 ديسيبل لكل كيلومتر.OS2مصنوع للتركيبات الخارجية حيث تتم حماية الألياف في أنابيب فضفاضة داخل غلاف الكابل. يحقق OS2 خسارة إشارة أقل بكثير - لا تزيد عن 0.4 ديسيبل/كم - ولهذا السبب يتم استخدامه للمسافات الطويلة في الحرم الجامعي، وشبكات المترو على مستوى المدينة-، وروابط النقل الطويلة- بين المدن.
إذا كنت تقوم بتشغيل الألياف بين مبنيين في الحرم الجامعي أو توصيل المواقع البعيدة، فإن OS2 هو الخيار الصحيح دائمًا تقريبًا. يكون OS1 منطقيًا عندما تقوم بتوصيل الكابلات داخل مبنى واحد وتكون تكلفة المتر أكثر أهمية من الحد الأقصى للوصول.
ألياف متعددة الأوضاع (MMF)
كيف يعمل
تتخذ الألياف متعددة الأوضاع-منهجًا مختلفًا. جوهرها أكبر بكثير -50 ميكرومترفي معظم التركيبات الحديثة، أو 62.5 ميكرومتر في كابل OM1 الأقدم. من السهل التعامل مع هذا المركز الأكبر: فهو يقبل الضوء من التكلفة المنخفضة-.مصادر LED أو VCSELبدلاً من الليزر الباهظ الثمن، ويكون أكثر تسامحًا عند توصيل أطراف الألياف معًا.
المقايضة-هيتشتت مشروط. عندما تنتقل عدة أشعة من الضوء عبر نفس النواة بزوايا مختلفة قليلاً، فإنها تصل إلى النهاية البعيدة في أوقات مختلفة قليلاً. على مسافات قصيرة، هذه ليست مشكلة. وعلى مسافات أطول، يؤدي ذلك إلى تشويش الإشارة ويصبح من الصعب قراءتها. وهذا هو السبب الأساسي وراء وجود حد للمسافة-في الألياف متعددة الأوضاع، بغض النظر عن مدى جودة أجهزة الإرسال والاستقبال لديك.
يستخدم MMF الحديث -تصميم مؤشر متدرج - حيث تم تصميم القلب بحيث تتحرك أشعة الضوء التي تنتقل بعيدًا عن المركز بشكل أسرع، مما يساعدها على الوصول في نفس الوقت تقريبًا مثل الأشعة القريبة من المركز. وهذا يعوض جزئيًا عن التشتت المشروط وهذا هو السبب وراء أداء درجات OM الأحدث بشكل أفضل بكثير من OM1.

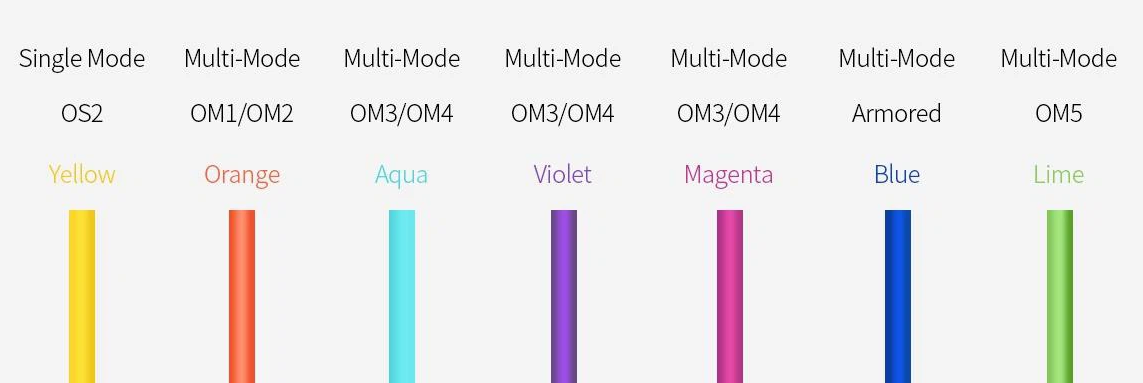

معايير OM: OM1 حتى OM5
يخبرك نظام تصنيف OM (المحدد بواسطة ISO/IEC 11801) بمدى عرض النطاق الترددي الذي يمكن أن تحمله الألياف متعددة الأوضاع-وإلى أي مدى. كل جيل أفضل من الذي قبله:
|
معيار |
الحجم الأساسي |
السرعة القصوى |
المسافة القصوى |
أفضل استخدام |
|
OM1 |
62.5/125 µm |
1 جيجابت في الثانية |
275 m |
تراث فقط |
|
OM2 |
50/125 µm |
1 جيجابت في الثانية |
550 m |
الشبكات المحلية الأقدم |
|
OM3 |
50/125 µm |
10 جيجابت في الثانية |
300 m |
مراكز البيانات |
|
OM4 |
50/125 µm |
10 جيجابت في الثانية |
550 m |
المؤسسة والعاصمة |
|
OM5 |
50/125 µm |
100 جيجابت في الثانية |
150 m |
40 جرام/100 جرام إدارة النفايات الصلبة |
المصدر: ISO/IEC 11801:2017، TIA-492AAAE (معيار OM5)
إن OM1 وOM2 لا يكونان مناسبين حقًا إلا إذا كنت تعمل مع البنية التحتية الحالية. بالنسبة لأي تثبيت جديد، ابدأ بـ OM3 كحد أدنى. OM4 هو المعيار الأكثر تثبيتًا على نطاق واسع اليوم ويحقق توازنًا جيدًا بين التكلفة والأداء. يستحق OM5 التفكير في ما إذا كنت تخطط لسرعات 40 جيجا أو 100 جيجا وتريد استخدام عدد أقل من خيوط الألياف من خلال تعدد الإرسال بتقسيم الموجة القصيرة (SWDM).
مثال حقيقي-على العالم:أدلة تصميم مركز البيانات من سيسكونوصي بـ OM4 كخط أساس لعمليات نشر 10G و25G الجديدة، مع OM5 للمواقع التي تخطط للانتقال إلى 100G خلال السنوات القليلة القادمة. (المصدر: دليل تصميم مركز بيانات Cisco، 2023)
توجه-إلى-المقارنة الرئيسية
|
ميزة |
الوضع الفردي-(SMF) |
الوضع المتعدد-(MMF) |
|
القطر الأساسي |
~9 µm |
50 / 62.5 µm |
|
مصدر الضوء |
الليزر |
الصمام / في سيسيل |
|
المسافة القصوى |
>40 كم |
< 2 km (typ. 300–550 m) |
|
عرض النطاق الترددي |
عالية للغاية |
معتدلة إلى عالية |
|
التشتت مشروط |
لا أحد |
العرض (يساعد الفهرس-المصنف) |
|
تكلفة جهاز الإرسال والاستقبال |
أعلى |
أدنى |
|
تكلفة الكابل |
أقل لكل متر |
أعلى قليلا لكل متر |
|
المعايير |
OS1، OS2 |
OM1 – OM5 |
|
الاستخدام الأساسي |
شبكة WAN، والعمود الفقري، وFTTH، وinter-DC |
الشبكة المحلية (LAN)، الحرم الجامعي، داخل-العاصمة |
المصدر: TIA-568.3-D، ISO/IEC 11801، IEEE 802.3 معايير إيثرنت
كيفية اختيار الألياف المناسبة
يعود الاختيار إلى ثلاثة أشياء: المسافة وعرض النطاق الترددي والميزانية. إليك طريقة بسيطة للتفكير في الأمر.
استخدم الوضع -المفرد للألياف عندما:
طول الكابل الخاص بك أطول من 500 متر
أنت بحاجة إلى سرعات 100 جيجا أو 400 جيجا أو أعلى - الآن أو في المستقبل
أنت تقوم بتوصيل مباني منفصلة أو حرم جامعي أو مراكز بيانات بعيدة
أنت تقوم ببناء ألياف ضوئية-إلى-شبكة الوصول-المنزلية (FTTH)
تريد أقل خسارة ممكنة للإشارة عبر المسافات الطويلة
استخدم-أوضاع الألياف المتعددة عندما:
جميع الروابط الخاصة بك موجودة داخل مبنى واحد أو في الحرم الجامعي القصير (أقل من 300-550 مترًا)
أنت تقوم ببناء كابلات أفقية كثيفة لمركز بيانات حيث تكون تكلفة جهاز الإرسال والاستقبال عاملاً رئيسياً
السرعات المستهدفة هي 10 جيجا أو 25 جيجا (OM3/OM4) أو ما يصل إلى 100 جيجا في المدى القصير (OM5)
تحتاج إلى إبقاء الميزانية الأولية منخفضة قدر الإمكان للعديد من الروابط القصيرة
إحدى النقاط التي غالبًا ما تفاجئ الناس: في حين أن الكبلات متعددة الأوضاع-تكلف أكثر قليلاً للمتر الواحد من الكبلات-الوضعية الفردية،أجهزة الإرسال والاستقبال أرخص بكثير. بالنسبة لمركز بيانات يحتوي على مئات الاتصالات القصيرة، فإن توفير أجهزة الإرسال والاستقبال هذه يتزايد بسرعة. عادةً ما يتكلف جهاز الإرسال والاستقبال 10G SFP+ SR لـ OM3/OM4 حوالي 15-30 دولارًا أمريكيًا، بينما يمكن لجهاز إرسال واستقبال LR أحادي الوضع -مكافئ تشغيل 80-150 دولارًا أمريكيًا أو أكثر. (المصدر: بيانات تسعير Fiberstore، 2024؛ تم التحقق منها عبر الموردين الرئيسيين)
على الجانب الآخر، بالنسبة للوصلة الأساسية بطول 10-كم، ستحتاج إلى معدات نشطة لإعادة إنشاء إشارة متعددة الأوضاع-قبل وقت طويل من الوصول إلى النهاية - بينما يغطي الوضع الفردي-المسافة الكاملة دون أي مشكلة. في هذه الحالة، الوضع الفردي هو في الواقع الخيار الأرخص بشكل عام.
الأسئلة المتداولة
ما هو الفرق الرئيسي بين الوضع الفردي-والألياف المتعددة-الوضع؟
الحجم الأساسي. تحتوي الألياف ذات الوضع الفردي- على نواة صغيرة جدًا (~9 ميكرومتر) تسمح بمسار ضوء واحد فقط، مما يمنحها فقدانًا منخفضًا جدًا للإشارة والقدرة على تغطية مسافات طويلة. تحتوي الألياف متعددة الأوضاع- على نواة أكبر (50 أو 62.5 ميكرومتر) تدعم العديد من مسارات الضوء، مما يحد من المسافة ولكنه يسمح بأجهزة إرسال واستقبال أرخص.
متى يجب أن أستخدم الألياف ذات الوضع الواحد-؟
في أي وقت يكون طول الكابل أطول من بضع مئات من الأمتار، أو عندما تحتاج إلى نطاق ترددي عالي جدًا مثل 100 جيجا أو 400 جيجا. الوضع الفردي-هو الوضع القياسي لاتصالات WAN، وروابط النقل-الطويلة، وشبكات المترو، والألياف الضوئية-إلى-عمليات النشر المنزلية.
هل الألياف متعددة الأوضاع- أرخص من الألياف ذات الوضع الواحد-؟
بالنسبة للروابط القصيرة، نعم - لأن تكلفة أجهزة الإرسال والاستقبال أقل بكثير. ولكن بالنسبة للروابط الأطول، فإن الوضع الفردي-يصبح أرخص بشكل عام لأنك تتجنب معدات تعزيز الإشارة التي قد يحتاجها الوضع-المتعدد. تبلغ نقطة التعادل-حوالي 300-500 متر، اعتمادًا على السرعة والمعدات التي تستخدمها.
ما هو الفرق بين OS1 وOS2؟
كلاهما عبارة عن معايير للوضع الفردي-. OS1 مخصص للكابل-الداخلي المحكم مع فقدان إشارة يصل إلى 1.0 ديسيبل/كم. OS2 مخصص للكابلات الأنبوبية الخارجية السائبة- مع فقدان أقل بكثير يبلغ 0.4 ديسيبل/كم - مما يجعله مناسبًا للتشغيل لمسافات أطول بين المباني وعبر الحرم الجامعي.
هل يمكن للألياف متعددة الأوضاع-أن تدعم شبكات 100G؟
نعم، ولكن فقط على مسافات قصيرة. يمكن للألياف OM5 التي تستخدم SWDM (تعدد الإرسال بتقسيم الموجة القصيرة) أن تحمل 100 جيجا لمسافة تصل إلى 150 مترًا. لأي شيء أطول، تحتاج إلى -ألياف ذات وضع واحد.
الأفكار النهائية
لا يعد الوضع-المفرد ولا الألياف-المتعددة الأوضاع أفضل في كل المواقف. وهي مصممة لوظائف مختلفة.
ألياف ذات وضع واحد-يمنحك مدى الوصول وعرض النطاق الترددي الذي لا يمكن للوضع المتعدد{0}}مطابقته. إذا كانت شبكتك تمتد إلى مباني أو حرم جامعي أو مدن - أو إذا كنت تخطط لـ 400 جيجا وما بعد - وضع فردي- فهو الأساس الصحيح.
ألياف متعددة الأوضاع-.يحافظ على انخفاض التكاليف بالنسبة للبيئات القصيرة والعالية الكثافة-مثل غرف خوادم مراكز البيانات وخزانات الشبكة المحلية (LAN) للمؤسسات. بالنسبة لأي شيء يقل طوله عن 500 متر وبسرعات تتراوح من 10 جيجا إلى 100 جيجا، يعد هذا خيارًا عمليًا ومثبتًا-.
توصيتي العامة: إذا كان لديك أي شك بشأن احتياجات المسافة أو النطاق الترددي المستقبلية، فاستخدم الوضع الفردي-. الكبل نفسه ليس باهظ الثمن، ومن السهل العثور على ألياف OS2. تكلف أجهزة الإرسال والاستقبال أكثر اليوم، ولكن الأسعار تنخفض بشكل مطرد - ولن تضطر إلى إعادة-سحب الكابل إذا زادت متطلباتك.
إذا كنت تقوم بتمديد كابلات لقاعة مركز بيانات جديدة أو ترقية شبكة محلية (LAN) في الحرم الجامعي حيث تقل جميع خطوط التشغيل بشكل واضح عن 300 متر، فإن OM4 لا يزال اختيارًا قويًا وفعالاً من حيث التكلفة-لعمليات النشر في الفترة 2024-2025.
مراجع
• ISO/IEC 11801:2017 - الكابلات العامة لمباني العميل
• TIA-568.3-D - مكونات كابلات الألياف الضوئية القياسية
• معايير مجموعة عمل إيثرنت IEEE 802.3
• دليل تصميم مركز بيانات Cisco، إصدار 2023
• ورقة عمل البنية التحتية لشركة AT&T FTTH، 2023
• مدونة Google Cloud Infrastructure، أنظمة الكابلات البحرية، 2022
• Fiberstore (FS.com) بيانات أسعار أجهزة الإرسال والاستقبال وتوافقها، 2024
